Высокоэффективный трехфазный асинхронный двигатель YE3 предназначен для промышленного оборудования, требующего стабильной работы и высокой энергоэффективности. Благодаря надежной работе, стандартным монтажным размерам и широкому диапазону мощности двигатели YE3 подходят для различных промышленных применений, включая насосы, вентиляторы, компрессоры, станки и конвейерные системы.
Технические параметры
| Название продукта | YE3 Высокоэффективный трехфазный асинхронный двигатель |
| Тип двигателя | Трехфазный асинхронный двигатель |
| Класс эффективности | IE3 |
| Метод охлаждения | Полностью закрытый вентилятор с охлаждением (TEFC) |
| Тип ротора | Ротор с беличьей клеткой |
| Стандарты | GB/T 28575-2020/IEC 60034-30 |
| Диапазон мощности | 0,75 кВт-315 кВт |
| Размер рамки | H80-H355 |
| Номинальное напряжение | 380 В, 400 В, 415 В |
| Номинальная частота | 50 Гц, 60 Гц |
| Класс защиты | IP55 |
| Класс изоляции | Класс F |
Приложения
1. Водяные насосы: промышленные циркуляционные насосы,системы водоснабжения,насосы системы охлаждения,оборудование для очистки сточных вод
2. Применение воздушных компрессоров: заводские системы сжатого воздуха,промышленное оборудование для подачи воздуха,автоматизированные системы подачи воздуха на производственные линии
3. Вентиляторы и вентиляционное оборудование:Промышленные вентиляторы,Вытяжные системы,Вентиляционные системы
4. Конвейерные системы: заводские конвейерные линии,автоматизированное производственное оборудование,логистические системы обработки
5. Станки: станки с ЧПУ,оборудование для обработки металлов,общее промышленное оборудование
6. Промышленное оборудование: Упаковочные машины,Оборудование для переработки пищевых продуктов
Основные особенности
Высокая эффективность энергосбережения
Высокоэффективный трехфазный асинхронный двигатель YE3 соответствует требованиям класса эффективности IE3 в соответствии с GB/T 28575-2020 и IEC 60034-30. Высокоэффективная конструкция позволяет снизить потребление энергии при длительной промышленной эксплуатации, сохраняя при этом стабильную работу двигателя.
Надежная промышленная производительность
Серия YE3 имеет полностью закрытую конструкцию с вентиляторным охлаждением (TEFC) и конструкцию ротора с короткозамкнутой клеткой, класс защиты IP55 и изоляцию класса F, что обеспечивает надежную работу промышленного оборудования, требующего непрерывной и стабильной выходной мощности.
Стандартизированная совместимость установок

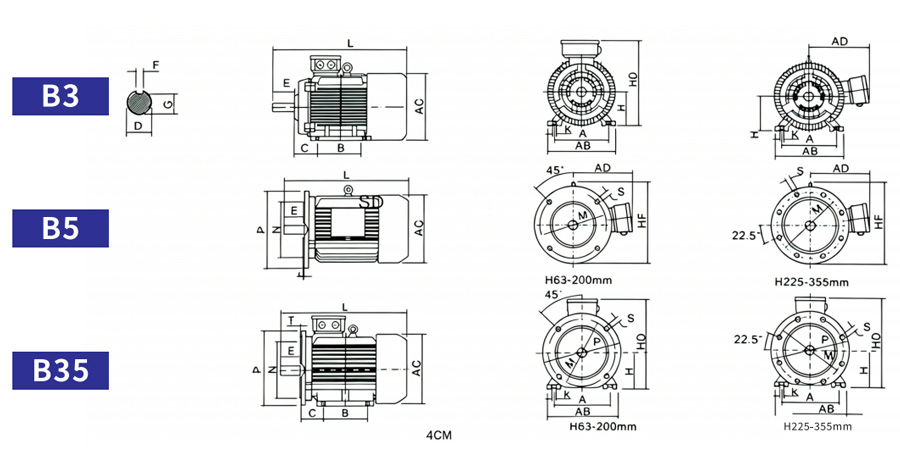

Двигатели YE3 разработаны с учетом стандартизированных спецификаций, включая размеры рамы H80-H355 и диапазон мощности от 0,75 кВт до 315 кВт. Доступные варианты номинального напряжения 380 В, 400 В и 415 В, а также варианты частоты 50 Гц и 60 Гц делают их пригодными для интеграции, замены и модернизации оборудования.
Широкое промышленное применение
Благодаря стандартизированной конструкции и широкому диапазону мощности двигатели YE3 широко используются в промышленном оборудовании, таком как насосы, вентиляторы, компрессоры, станки, конвейерные системы и другие механические устройства, требующие надежной работы двигателя.
Возможности OEM/ODM
1. Настройка продукта: регулировка напряжения, настройка питания, модификация монтажа, регулировка конфигурации проводки
2. Настройка внешнего вида: цвет продукта, информация на табличке, маркировка логотипа, дизайн упаковки
3. Настройка на основе приложений
В соответствии с требованиями заказчика к оборудованию мы предлагаем подходящие решения для двигателей: насосных установок, вентиляторных установок, промышленного оборудования, проектов по изготовлению оборудования на заказ
Почему стоит выбрать нас
1. Профессиональный производитель двигателей
Имея многолетний опыт в производстве двигателей, мы специализируемся на разработке и производстве трехфазных асинхронных двигателей и однофазных асинхронных двигателей. Мы предоставляем надежные решения в области двигателей для производителей промышленного оборудования, дистрибьюторов и инжиниринговых компаний по всему миру.
2. Широкий ассортимент продукции и индивидуальные решения
Мы предлагаем полный ассортимент промышленных двигателей мощностью от 0,06 кВт до 315 кВт, охватывающих различные требования к мощности и сценарии применения.
На основе требований заказчика мы предлагаем индивидуальные решения, в том числе: технические характеристики двигателя, параметры напряжения и частоты, конфигурации монтажа, настройка таблички с названием и логотипа, услуги по производству OEM
3. Надежные производственные возможности
Как профессиональный производитель автомобилей, мы уделяем особое внимание стабильным производственным процессам и стабильному качеству продукции.
Наши производственные возможности поддерживают: серийное производство, долгосрочное сотрудничество в области поставок, стабильную производительность продукции, гибкие требования к заказам
Мы работаем с клиентами по всему миру, чтобы предоставлять надежные решения по поставке двигателей.
Часто задаваемые вопросы (FAQ)
В1: Что такое трехфазный асинхронный двигатель YE3?
YE3 — высокоэффективный трехфазный асинхронный двигатель, предназначенный для промышленного применения. Он преобразует электрическую энергию в механическую для насосов, вентиляторов, компрессоров и другого оборудования.
В2: Какому уровню эффективности соответствует двигатель YE3?
Двигатели YE3 соответствуют требованиям IE3 к высокой эффективности согласно IEC 60034-30.
В3: Могут ли двигатели YE3 заменить существующие двигатели?
Да. Размеры установки и номинальная мощность соответствуют стандартным требованиям к промышленным двигателям, что упрощает замену и модернизацию.
В4: Предоставляете ли вы OEM-услуги?
Да. Мы предоставляем услуги по настройке OEM, включая логотип, табличку с названием, упаковку и технические характеристики, основанные на требованиях клиентов.
В5: В каких отраслях промышленности используются двигатели YE3?
Двигатели YE3 широко используются в насосах, компрессорах, вентиляторах, конвейерах, станках, упаковочном оборудовании и другом промышленном оборудовании.
Технические данные-двигатель серии YE3-2Poles-50Hz
| Модель | Номинальная производительность | Полная загрузка | Оцененный Крутящий момент (Тн) |
Крутящий момент остановки / Номинальный крутящий момент | Максимальный крутящий момент / Номинальный крутящий момент | Ток заглохшего ротора / Номинальный ток | Шум | Вес | ||||||||||||||||||||||||||||||||||||||||||
| Скорость | Вход Текущий(Амп) | Эффиэффективность | Власть Фактор |
|||||||||||||||||||||||||||||||||||||||||||||||
| кВт | HP | РПМ | 380В | 400В | 415В | η% | Косφ | Н.м | Тст/Тн | Тмакс/Тн | Ист/Ян | дБ(А) | Кг | |||||||||||||||||||||||||||||||||||||
| YE3-80M1-2 | 0,75 | 1 | 2843 | 1,72 | 1,64 | 1,58 | 80,7 | 0,82 | 2.52 | 2.3 | 2.3 | 7,0 | 62 | 16 | ||||||||||||||||||||||||||||||||||||
| YE3-80M2-2 | 1.1 | 1,5 | 2843 | 2.43 | 2.31 | 2.23 | 82,7 | 0,83 | 3.70 | 2.2 | 2.3 | 7.3 | 62 | 17,5 | ||||||||||||||||||||||||||||||||||||
| YE3-90S-2 | 1,5 | 2 | 2856 | 3.22 | 3.06 | 2,95 | 84,2 | 0,84 | 5.02 | 2.2 | 2.3 | 7,6 | 67 | 23,5 | ||||||||||||||||||||||||||||||||||||
| YE3-90L-2 | 2.2 | 3 | 2856 | 4,58 | 4.35 | 4.19 | 85,9 | 0,85 | 7.36 | 2.2 | 2.3 | 7,6 | 67 | 28,5 | ||||||||||||||||||||||||||||||||||||
| YE3-100L-2 | 3 | 4 | 2883 | 6.02 | 5.71 | 5.51 | 87,1 | 0,87 | 9,94 | 2.2 | 2.3 | 7,8 | 74 | 38 | ||||||||||||||||||||||||||||||||||||
| YE3-112M-2 | 4 | 5,5 | 2892 | 7,84 | 7.45 | 7.18 | 88,1 | 0,88 | 13.21 | 2.2 | 2.3 | 8.3 | 77 | 49 | ||||||||||||||||||||||||||||||||||||
| YE3-132S1-2 | 5,5 | 7,5 | 2910 | 10,6 | 10.1 | 9,75 | 89,2 | 0,88 | 18.05 | 2,0 | 2.3 | 8.3 | 79 | 63 | ||||||||||||||||||||||||||||||||||||
| YE3-132S2-2 | 7,5 | 10 | 2910 | 14.4 | 13,7 | 13.2 | 90,1 | 0,88 | 24.61 | 2,0 | 2.3 | 7,9 | 79 | 70 | ||||||||||||||||||||||||||||||||||||
| YE3-160M1-2 | 11 | 15 | 2937 | 20,6 | 19,6 | 18,9 | 91,2 | 0,89 | 35,76 | 2,0 | 2.3 | 8.1 | 81 | 121 | ||||||||||||||||||||||||||||||||||||
| YE3-160M2-2 | 15 | 20 | 2937 | 27,9 | 26,5 | 25,5 | 91,9 | 0,89 | 48,77 | 2,0 | 2.3 | 8.1 | 81 | 132 | ||||||||||||||||||||||||||||||||||||
| YE3-160L-2 | 18,5 | 25 | 2937 | 34,2 | 32,5 | 31,3 | 92,4 | 0,89 | 60.15 | 2,0 | 2.3 | 8.2 | 81 | 152 | ||||||||||||||||||||||||||||||||||||
| Е3-180М-2 | 22 | 30 | 2946 | 40,5 | 38,5 | 37,1 | 92,7 | 0,89 | 71.31 | 2,0 | 2.3 | 8.2 | 83 | 191 | ||||||||||||||||||||||||||||||||||||
| YE3-200L1-2 | 30 | 40 | 2955 | 54,9 | 52,1 | 50,3 | 93,3 | 0,89 | 96,94 | 2,0 | 2.3 | 7,6 | 84 | 240 | ||||||||||||||||||||||||||||||||||||
| YE3-200L2-2 | 37 | 50 | 2955 | 67,4 | 64 | 61,7 | 93,7 | 0,89 | 119,6 | 2,0 | 2.3 | 7,6 | 84 | 257 | ||||||||||||||||||||||||||||||||||||
| Е3-225М-2 | 45 | 60 | 2964 | 80,8 | 76,8 | 74 | 94,0 | 0,90 | 145,0 | 2,0 | 2.3 | 7,7 | 86 | 310 | ||||||||||||||||||||||||||||||||||||
| Е3-250М-2 | 55 | 75 | 2969 | 98,5 | 93,5 | 90,2 | 94,3 | 0,90 | 176,9 | 2,0 | 2.3 | 7,7 | 89 | 400 | ||||||||||||||||||||||||||||||||||||
| YE3-280S-2 | 75 | 100 | 2973 | 133,7 | 127 | 122,4 | 94,7 | 0,90 | 240,9 | 1,8 | 2.3 | 7.1 | 91 | 525 | ||||||||||||||||||||||||||||||||||||
| Е3-280М-2 | 90 | 120 | 2973 | 159,9 | 151,9 | 146,4 | 95,0 | 0,90 | 289,1 | 1,8 | 2.3 | 7.1 | 91 | 555 | ||||||||||||||||||||||||||||||||||||
| YE3-315S-2 | 110 | 150 | 2978 | 195,1 | 185,3 | 178,6 | 95,2 | 0,90 | 352,8 | 1,8 | 2.3 | 7.1 | 92 | 990 | ||||||||||||||||||||||||||||||||||||
| Е3-315М-2 | 132 | 180 | 2978 | 233,6 | 221,9 | 213,9 | 95,4 | 0,90 | 423,3 | 1,8 | 2.3 | 7.1 | 92 | 1180 | ||||||||||||||||||||||||||||||||||||
| YE3-315L1-2 | 160 | 220 | 2978 | 279,4 | 265,5 | 255,9 | 95,6 | 0,91 | 513,1 | 1,8 | 2.3 | 7.2 | 92 | 1280 | ||||||||||||||||||||||||||||||||||||
| YE3-315L2-2 | 200 | 270 | 2978 | 348,6 | 331,1 | 319,2 | 95,8 | 0,91 | 641,4 | 1,8 | 2.2 | 7.2 | 92 | 1250 | ||||||||||||||||||||||||||||||||||||
| Е3-355М-2 | 250 | 340 | 2982 | 435,7 | 413,9 | 399 | 95,8 | 0,91 | 800,6 | 1.6 | 2.2 | 7.2 | 100 | 1910 год | ||||||||||||||||||||||||||||||||||||
| YE3-355L-2 | 315 | 430 | 2982 | 549 | 521,5 | 502,7 | 95,8 | 0,91 | 1008,7 | 1.6 | 2.2 | 7.2 | 100 | 2000 | ||||||||||||||||||||||||||||||||||||
Технические данные-двигатель серии YE3-4Poles-50Hz
| Модель | Номинальная производительность | Полная загрузка | Оцененный Крутящий момент (Тн) |
Крутящий момент остановки / Номинальный крутящий момент | Максимальный крутящий момент / Номинальный крутящий момент | Ток заглохшего ротора / Номинальный ток | Шум | Вес | ||||||||||||||||||||||||||||||||||||||||||
| Скорость | Входной ток (Амп) | Эффективность | Власть Фактор |
|||||||||||||||||||||||||||||||||||||||||||||||
| кВт | HP | ОБ/МИН | 380В | 400В | 415В | η% | Косφ | Нм | Тст/Тн | Тмакс/Тн | Ист/Ин | дБ(А) | Кг | |||||||||||||||||||||||||||||||||||||
| YE3-80M2-4 | 0,75 | 1 | 1401 | 1,84 | 1,75 | 1,69 | 82,5 | 0,75 | 5.11 | 2.3 | 2.3 | 6.6 | 56 | 18,5 | ||||||||||||||||||||||||||||||||||||
| YE3-90S-4 | 1.1 | 1,5 | 1410 | 2.61 | 2.48 | 2.39 | 84,1 | 0,76 | 7.45 | 2.3 | 2.3 | 6,8 | 59 | 24 | ||||||||||||||||||||||||||||||||||||
| YE3-90L-4 | 1,5 | 2 | 1410 | 3.47 | 3.3 | 3.18 | 85,3 | 0,77 | 10.16 | 2.3 | 2.3 | 7,0 | 59 | 29,5 | ||||||||||||||||||||||||||||||||||||
| YE3-100L1-4 | 2.2 | 3 | 1428 | 4.76 | 4.52 | 4.36 | 86,7 | 0,81 | 14.71 | 2.3 | 2.3 | 7,6 | 64 | 39,5 | ||||||||||||||||||||||||||||||||||||
| YE3-100L2-4 | 3 | 4 | 1428 | 6.34 | 6.02 | 5.8 | 87,7 | 0,82 | 20.06 | 2.3 | 2.3 | 7,6 | 64 | 43,5 | ||||||||||||||||||||||||||||||||||||
| Е3-112М-4 | 4 | 5,5 | 1446 | 8.37 | 7,95 | 7,66 | 88,6 | 0,82 | 26.41 | 2.2 | 2.3 | 7,8 | 65 | 52 | ||||||||||||||||||||||||||||||||||||
| YE3-132S-4 | 5,5 | 7,5 | 1446 | 11.2 | 10,7 | 10.3 | 89,6 | 0,83 | 36.32 | 2,0 | 2.3 | 7,9 | 71 | 66 | ||||||||||||||||||||||||||||||||||||
| Е3-132М-4 | 7,5 | 10 | 1446 | 15 | 14.3 | 13,7 | 90,4 | 0,84 | 49,53 | 2,0 | 2.3 | 7,5 | 71 | 78 | ||||||||||||||||||||||||||||||||||||
| Е3-160М-4 | 11 | 15 | 1464 | 21,5 | 20,4 | 19,7 | 91,4 | 0,85 | 71,75 | 2.2 | 2.3 | 7,7 | 73 | 122 | ||||||||||||||||||||||||||||||||||||
| YE3-160L-4 | 15 | 20 | 1464 | 28,8 | 27,3 | 26,3 | 92,1 | 0,86 | 97,84 | 2.2 | 2.3 | 7,8 | 73 | 139 | ||||||||||||||||||||||||||||||||||||
| Е3-180М-4 | 18,5 | 25 | 1469 | 35,3 | 33,5 | 32,3 | 92,6 | 0,86 | 120,3 | 2,0 | 2.3 | 7,8 | 76 | 188 | ||||||||||||||||||||||||||||||||||||
| YE3-180L-4 | 22 | 30 | 1469 | 41,8 | 39,7 | 38,3 | 93,0 | 0,86 | 143,1 | 2,0 | 2.3 | 7,8 | 76 | 193 | ||||||||||||||||||||||||||||||||||||
Технические данные-двигатель серии YE3-4Poles-50Hz
| Модель | Номинальная производительность | Полная загрузка | Оцененный Крутящий момент (Тн) |
Крутящий момент остановки / Номинальный крутящий момент | Максимальный крутящий момент / Номинальный крутящий момент | Ток заглохшего ротора / Номинальный ток | Шум | Вес | |||||||||||||||||||||||||||||||||||||||||||||
| Скорость | Входной ток (Амп) | Эффективность | Власть Фактор |
||||||||||||||||||||||||||||||||||||||||||||||||||
| кВт | HP | ОБ/МИН | 380В | 400В | 415В | н% | Косφ | Нм | Тст/Тн | Тмакс/Тн | Ист/Ин | дБ(А) | Кг | ||||||||||||||||||||||||||||||||||||||||
| YE3-200L-4 | 30 | 40 | 1473 | 56,6 | 53,8 | 51,9 | 93,6 | 0,86 | 194,5 | 2,0 | 2.3 | 7.3 | 76 | 256 | |||||||||||||||||||||||||||||||||||||||
| YE3-225S-4 | 37 | 50 | 1478 | 69,6 | 66,1 | 63,7 | 93,9 | 0,86 | 239,1 | 2,0 | 2.3 | 7.4 | 78 | 308 | |||||||||||||||||||||||||||||||||||||||
| Е3-225М-4 | 45 | 60 | 1478 | 84,4 | 80,2 | 77,3 | 94,2 | 0,86 | 290,8 | 2,0 | 2.3 | 7.4 | 78 | 337 | |||||||||||||||||||||||||||||||||||||||
| YE3-250M-4 | 55 | 75 | 1478 | 102,7 | 97,6 | 94,1 | 94,6 | 0,86 | 355,5 | 2.2 | 2.3 | 7.4 | 79 | 410 | |||||||||||||||||||||||||||||||||||||||
| YE3-280S-4 | 75 | 100 | 1482 | 136,3 | 129,5 | 124,8 | 95,0 | 0,88 | 483,2 | 2,0 | 2.3 | 6,9 | 80 | 541 | |||||||||||||||||||||||||||||||||||||||
| Е3-280М-4 | 90 | 120 | 1482 | 163,2 | 155,1 | 149,5 | 95,2 | 0,88 | 579,9 | 2,0 | 2.3 | 6,9 | 80 | 630 | |||||||||||||||||||||||||||||||||||||||
| YE3-315S-4 | 110 | 150 | 1482 | 196,8 | 187 | 180,2 | 95,4 | 0,89 | 708,8 | 2,0 | 2.2 | 7,0 | 88 | 910 | |||||||||||||||||||||||||||||||||||||||
| Е3-315М-4 | 132 | 180 | 1482 | 235,7 | 223,9 | 215,8 | 95,6 | 0,89 | 850,5 | 2,0 | 2.2 | 7,0 | 88 | 1005 | |||||||||||||||||||||||||||||||||||||||
| YE3-315L1-4 | 160 | 220 | 1482 | 285,1 | 270,9 | 261,1 | 95,8 | 0,89 | 1030,9 | 2,0 | 2.2 | 7.1 | 88 | 1085 | |||||||||||||||||||||||||||||||||||||||
| YE3-315L2-4 | 200 | 270 | 1482 | 351,7 | 334,1 | 322 | 96,0 | 0,90 | 1288,7 | 2,0 | 2.2 | 7.1 | 88 | 1160 | |||||||||||||||||||||||||||||||||||||||
| Е3-355М-4 | 250 | 340 | 1491 | 439,6 | 417,7 | 402,6 | 96,0 | 0,90 | 1601.1 | 2,0 | 2.2 | 7.1 | 95 | 1830 год | |||||||||||||||||||||||||||||||||||||||
| YE3-355L-4 | 315 | 430 | 1491 | 553,9 | 526,2 | 507,2 | 96,0 | 0,90 | 2017.4 | 2,0 | 2.2 | 7.1 | 95 | 1990 год | |||||||||||||||||||||||||||||||||||||||
Технические данные-двигатель серии YE3-6 полюсов-50 Гц
| Модель | Номинальная производительность | Полная загрузка | Оцененный Крутящий момент (Тн) |
Крутящий момент остановки / Номинальный крутящий момент | Максимальный крутящий момент / Номинальный крутящий момент | Ток заглохшего ротора / Номинальный ток | Шум | Вес | |||||||||||||||||||||||||||||||||||||||||||||
| Скорость | Входной ток (Амп) | Эффективность | Власть Фактор |
||||||||||||||||||||||||||||||||||||||||||||||||||
| кВт | HP | ОБ/МИН | 380В | 400В | 415В | η% | Косφ | Нм | Тст/Тн | Тмакс/Тн | Ист/Ин | дБ(А) | Кг | ||||||||||||||||||||||||||||||||||||||||
| YE3-90S-6 | 0,75 | 1 | 919 | 2.03 | 1,93 | 1,86 | 78,9 | 0,71 | 7,79 | 2,0 | 2.1 | 6,0 | 57 | 23 | |||||||||||||||||||||||||||||||||||||||
| YE3-90L-6 | 1.1 | 1,5 | 919 | 2,83 | 2,69 | 2,59 | 81,0 | 0,73 | 11.43 | 2,0 | 2.1 | 6,0 | 57 | 28,5 | |||||||||||||||||||||||||||||||||||||||
| YE3-100L-6 | 1,5 | 2 | 937 | 3,78 | 3.6 | 3.47 | 82,5 | 0,73 | 15.29 | 2,0 | 2.1 | 6,5 | 61 | 37,5 | |||||||||||||||||||||||||||||||||||||||
| YE3-112M-6 | 2.2 | 3 | 946 | 5.36 | 5.09 | 4,91 | 84,3 | 0,74 | 22.21 | 2,0 | 2.1 | 6.6 | 65 | 48 | |||||||||||||||||||||||||||||||||||||||
| YE3-132S-6 | 3 | 4 | 964 | 7.2 | 6,84 | 6,59 | 85,6 | 0,74 | 29,72 | 2,0 | 2.1 | 6,8 | 69 | 65 | |||||||||||||||||||||||||||||||||||||||
| Е3-132М1-6 | 4 | 5,5 | 964 | 9.46 | 8,99 | 8,66 | 86,8 | 0,74 | 39,62 | 2,0 | 2.1 | 6,8 | 69 | 73 | |||||||||||||||||||||||||||||||||||||||
| YE3-132M2-6 | 5,5 | 7,5 | 964 | 12,7 | 12 | 11,6 | 88,0 | 0,75 | 54,48 | 2,0 | 2.1 | 7,0 | 69 | 82 | |||||||||||||||||||||||||||||||||||||||
| Е3-160М-6 | 7,5 | 10 | 973 | 16.2 | 15,4 | 14,8 | 89,1 | 0,79 | 73,60 | 2,0 | 2.1 | 7,0 | 73 | 113 | |||||||||||||||||||||||||||||||||||||||
| YE3-160L-6 | 11 | 15 | 973 | 23.1 | 22 | 21.2 | 90,3 | 0,80 | 108,0 | 2,0 | 2.1 | 7.2 | 73 | 134 | |||||||||||||||||||||||||||||||||||||||
| YE3-180L-6 | 15 | 20 | 973 | 30,9 | 29,3 | 28,2 | 91,2 | 0,81 | 147,2 | 2,0 | 2.1 | 7.3 | 73 | 178 | |||||||||||||||||||||||||||||||||||||||
| YE3-200L1-6 | 18,5 | 25 | 978 | 37,8 | 36 | 34,7 | 91,7 | 0,81 | 180,7 | 2,0 | 2.1 | 7.3 | 73 | 226 | |||||||||||||||||||||||||||||||||||||||
| YE3-200L2-6 | 22 | 30 | 978 | 44,8 | 42,5 | 41 | 92,2 | 0,81 | 214,9 | 2,0 | 2.1 | 7.4 | 73 | 243 | |||||||||||||||||||||||||||||||||||||||
| YE3-225M-6 | 30 | 40 | 982 | 59,1 | 56,2 | 54.1 | 92,9 | 0,83 | 291,7 | 2,0 | 2.1 | 6,9 | 74 | 294 | |||||||||||||||||||||||||||||||||||||||
| Е3-250М-6 | 37 | 50 | 982 | 71,7 | 68,1 | 65,7 | 93,3 | 0,84 | 359,8 | 2,0 | 2.1 | 7.1 | 76 | 388 | |||||||||||||||||||||||||||||||||||||||
| YE3-280S-6 | 45 | 60 | 982 | 85,8 | 81,6 | 78,6 | 93,7 | 0,85 | 437,6 | 2,0 | 2,0 | 7.3 | 78 | 495 | |||||||||||||||||||||||||||||||||||||||
| Е3-280М-6 | 55 | 75 | 982 | 103,3 | 98,1 | 94,6 | 94,1 | 0,86 | 534,8 | 2,0 | 2,0 | 7.3 | 78 | 574 | |||||||||||||||||||||||||||||||||||||||
| YE3-315S-6 | 75 | 100 | 987 | 143,4 | 136,2 | 131,3 | 94,6 | 0,84 | 726,0 | 2,0 | 2,0 | 6.6 | 83 | 836 | |||||||||||||||||||||||||||||||||||||||
| Е3-315М-6 | 90 | 120 | 987 | 169,5 | 161 | 155,2 | 94,9 | 0,85 | 871,2 | 2,0 | 2,0 | 6.7 | 83 | 940 | |||||||||||||||||||||||||||||||||||||||
| YE3-315L1-6 | 110 | 150 | 987 | 206,8 | 196,4 | 189,3 | 95,1 | 0,85 | 1064,8 | 2,0 | 2,0 | 6.7 | 83 | 1068 | |||||||||||||||||||||||||||||||||||||||
| YE3-315L2-6 | 132 | 180 | 987 | 244,5 | 232,2 | 223,8 | 95,4 | 0,86 | 1277,7 | 2,0 | 2,0 | 6,8 | 83 | 1140 | |||||||||||||||||||||||||||||||||||||||
| YE3-355M1-6 | 160 | 220 | 991 | 295,7 | 280,9 | 270,7 | 95,6 | 0,86 | 1541,7 | 1,8 | 2,0 | 6,8 | 85 | 1742 | |||||||||||||||||||||||||||||||||||||||
| YE3-355M2-6 | 200 | 270 | 991 | 364,6 | 346,4 | 333,8 | 95,8 | 0,87 | 1927.1 | 1,8 | 2,0 | 6,8 | 85 | 1850 год | |||||||||||||||||||||||||||||||||||||||
| YE3-355L-6 | 250 | 340 | 991 | 455,7 | 433 | 417,3 | 95,8 | 0,87 | 2408,9 | 1,8 | 2,0 | 6,8 | 85 | 1960 год | |||||||||||||||||||||||||||||||||||||||
Технический двигатель серии YE3 - 8 полюсов - 50 Гц
| Модель | Номинальная производительность | Полная загрузка | Оцененный Крутящий момент (Тн) |
Крутящий момент остановки / Номинальный крутящий момент | Максимальный крутящий момент / Номинальный крутящий момент | Ток заглохшего ротора / Номинальный ток | Шум | Вес | |||||||||||||||||||||||||||||||||||||||||||
| Скорость | Входной ток (Ампер) | Эффективность | Власть Фактор |
||||||||||||||||||||||||||||||||||||||||||||||||
| кВт | HP | ОБ/МИН | 380В | 400В | 415В | η% | Косφ | Нм | Тст/Тн | Тмакс/Тн | Ист/Ин | дБ(А) | Кг | ||||||||||||||||||||||||||||||||||||||
| YE3-80M1-8 | 0,18 | 0,25 | 650 | 0,88 | 0,84 | 0,8 | 51,0 | 0,61 | 2.64 | 1,8 | 1,9 | 3.3 | 52 | 15,5 | |||||||||||||||||||||||||||||||||||||
| YE3-80M2-8 | 0,25 | 0,37 | 650 | 1.15 | 1.1 | 1.06 | 54,0 | 0,61 | 3,67 | 1,8 | 1,9 | 3.3 | 52 | 16,5 | |||||||||||||||||||||||||||||||||||||
| YE3-90S-8 | 0,37 | 0,5 | 660 | 1,49 | 1.41 | 1.36 | 62,0 | 0,61 | 5.35 | 1,8 | 1,9 | 4.0 | 56 | 20 | |||||||||||||||||||||||||||||||||||||
| YE3-90L-8 | 0,55 | 0,75 | 660 | 2.17 | 2.07 | 1,99 | 63,0 | 0,61 | 7,96 | 1,8 | 2,0 | 4.0 | 56 | 24 | |||||||||||||||||||||||||||||||||||||
| YE3-100L1-8 | 0,75 | 1 | 690 | 2.4 | 2.28 | 2.19 | 71,0 | 0,67 | 10.40 | 1,8 | 2,0 | 4.0 | 59 | 30 | |||||||||||||||||||||||||||||||||||||
| YE3-100L2-8 | 1.1 | 1,5 | 690 | 3.32 | 3.15 | 3.04 | 73,0 | 0,69 | 15.20 | 1,8 | 2,0 | 5,0 | 59 | 32 | |||||||||||||||||||||||||||||||||||||
| YE3-112M-8 | 1,5 | 2 | 700 | 4.4 | 4.18 | 4.03 | 75,0 | 0,69 | 20.50 | 1,8 | 2,0 | 5,0 | 61 | 40 | |||||||||||||||||||||||||||||||||||||
| YE3-132S-8 | 2.2 | 3 | 710 | 6.04 | 5,73 | 5.53 | 78,0 | 0,71 | 29.60 | 1,8 | 2,0 | 6,0 | 64 | 52 | |||||||||||||||||||||||||||||||||||||
| Е3-132М-8 | 3 | 4 | 710 | 7,9 | 7,51 | 7.24 | 79,0 | 0,73 | 40.40 | 1,8 | 2,0 | 6,0 | 64 | 63 | |||||||||||||||||||||||||||||||||||||
| YE3-160M1-8 | 4 | 5,5 | 720 | 10.3 | 9,76 | 9.41 | 81,0 | 0,73 | 53.10 | 1,9 | 2,0 | 6,0 | 68 | 90 | |||||||||||||||||||||||||||||||||||||
| YE3-160M2-8 | 5,5 | 7,5 | 720 | 13,6 | 12,9 | 12,5 | 83,0 | 0,74 | 73.00 | 2,0 | 2,0 | 6,0 | 68 | 100 | |||||||||||||||||||||||||||||||||||||
| YE3-160L-8 | 7,5 | 10 | 720 | 17,8 | 16,9 | 16.3 | 85,5 | 0,75 | 99,50 | 2,0 | 2,0 | 6,0 | 68 | 124 | |||||||||||||||||||||||||||||||||||||
| YE3-180L-8 | 11 | 15 | 730 | 25.1 | 23,9 | 23 | 87,5 | 0,76 | 143,9 | 2,0 | 2,0 | 6.6 | 70 | 160 | |||||||||||||||||||||||||||||||||||||
| YE3-200L-8 | 15 | 20 | 730 | 34.1 | 32,4 | 31,2 | 88,0 | 0,76 | 196,2 | 2,0 | 2,0 | 6.6 | 73 | 212 | |||||||||||||||||||||||||||||||||||||
| YE3-225S-8 | 18,5 | 25 | 730 | 41,1 | 39,0 | 37,6 | 90,0 | 0,76 | 242,0 | 1,9 | 2,0 | 6.6 | 73 | 255 | |||||||||||||||||||||||||||||||||||||
| Е3-225М-8 | 22 | 30 | 730 | 47,4 | 45,0 | 43,4 | 90,5 | 0,78 | 287,8 | 1,9 | 2,0 | 6.6 | 73 | 285 | |||||||||||||||||||||||||||||||||||||
| Е3-250М-8 | 30 | 40 | 735 | 63,4 | 60,2 | 58,1 | 91,0 | 0,79 | 389,8 | 1,9 | 2,0 | 6.6 | 75 | 370 | |||||||||||||||||||||||||||||||||||||
| YE3-280S-8 | 37 | 50 | 735 | 77,8 | 73,9 | 71,2 | 91,5 | 0,79 | 480,7 | 1,9 | 2,0 | 6.6 | 76 | 485 | |||||||||||||||||||||||||||||||||||||
| YE3-280M-8 | 45 | 60 | 735 | 94,1 | 89,4 | 86,1 | 92,0 | 0,79 | 584,7 | 1,9 | 2,0 | 6.6 | 76 | 540 | |||||||||||||||||||||||||||||||||||||
| YE3-315S-8 | 55 | 75 | 735 | 111,2 | 105,6 | 101,8 | 92,8 | 0,81 | 714,6 | 1,8 | 2,0 | 6.6 | 82 | 820 | |||||||||||||||||||||||||||||||||||||
| YE3-315M-8 | 75 | 100 | 735 | 151,3 | 143,7 | 138,5 | 93,0 | 0,81 | 974,5 | 1,8 | 2,0 | 6.6 | 82 | 970 | |||||||||||||||||||||||||||||||||||||
| YE3-315L1-8 | 90 | 120 | 740 | 177,8 | 168,9 | 162,8 | 93,8 | 0,82 | 1161,5 | 1,8 | 2,0 | 6.6 | 82 | 1050 | |||||||||||||||||||||||||||||||||||||
| YE3-315L2-8 | 110 | 150 | 740 | 216,8 | 206 | 198,5 | 94,0 | 0,82 | 1419,6 | 1,8 | 2,0 | 6.4 | 82 | 1130 | |||||||||||||||||||||||||||||||||||||
| YE3-355M1-8 | 132 | 180 | 740 | 261 | 248 | 239 | 93,7 | 0,82 | 1703,5 | 1,8 | 2,0 | 6.4 | 90 | 1720 | |||||||||||||||||||||||||||||||||||||
| YE3-355M2-8 | 160 | 220 | 740 | 314,7 | 299 | 288,2 | 94,2 | 0,82 | 2064,9 | 1.8 | 2.0 | 6.4 | 90 | 1800 | |||||||||||||||||||||||||||||||||||||
| YE3-355L-8 | 200 | 270 | 740 | 387,4 | 368,1 | 354,8 | 94,5 | 0,83 | 2581,1 | 1.8 | 2.0 | 6.4 | 90 | 1950 год | |||||||||||||||||||||||||||||||||||||

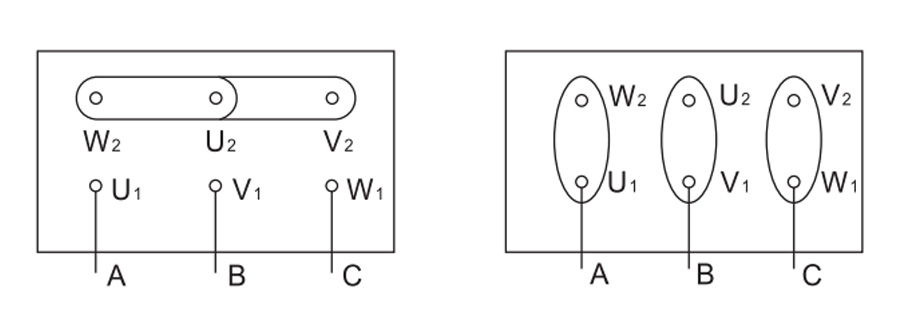

Для двигателей мощностью 3 кВт и ниже применяется соединение «звезда» (Y); для двигателей мощностью более 4 кВт используется соединение «дельта» (△).
Конкретное подключение проводки показано на рисунке ниже:
Монтажные размеры YE3/YE4
| рамка размер |
фланец размер |
полюса | Монтажные размеры | Отверстия для фланцев | Контурные размеры | |||||||||||||||||||||||||||||||||||||||||||||||
| А | А2 | Б | С | Д | Е | Ф | Г | Х | К | М | Н | ПП | Р | С | Т | АБ | АС | ОБЪЯВЛЕНИЕ | HD | Л | ||||||||||||||||||||||||||||||||
| 63М | ФФ115 | 2.4 | 100I | 50 | 80 | 40 | 11 | 23 | 4 | 8,5 | 63 | 7 | 115 | 95 | 140 | 0 | 10 | 3 | 4 | 135 | 130 | 70 | 180 | 240 | ||||||||||||||||||||||||||||
| 71М | ФФ130 | 2.4.6 | 112 | 56 | 92 | 45 | 14 | 30 | 5 | 11 | 71 | 130 | 110 | 160 | 150 | 145 | 80 | 195 | 270 | |||||||||||||||||||||||||||||||||
| 80М | ФФ165 | 2.4.6.8 | 125 | 62,5 | 100 | 50 | 19 | 40 | 6 | 15,5 | 80 | 10 | 165 | 130 | 200 | 12 | 3,5 | 165 | 175I | 145 | 220 | 305 | ||||||||||||||||||||||||||||||
| 90-Е | 140 | 70 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 180 | 195 | 155 | 250 | 360 | ||||||||||||||||||||||||||||||||||||||
| 90л | 125 | 390 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 100л | ФФ215 | 160 | 80 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 215 | 180 | 250 | 14,5 | 4 | 205 | 215 | 180 | 270 | 435 | ||||||||||||||||||||||||||||||||
| 112М | 190I | 95 | 140 | 70 | 112 | 230 | 240 | 190 | 300 | 470 | ||||||||||||||||||||||||||||||||||||||||||
| 132С | ФФ265 | 216 | 108 | 140 | 89 | 38 | 80 | 10 | 33 | 132 | 265 | 230 | 300 | 270 | 275 | 210 | 345 | 510 | ||||||||||||||||||||||||||||||||||
| 132М | 178 | 560 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 160М | ФФ300 | 254 | 127 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 14,5 | 300 | 250 | 350 | 18,5 | 5 | 320 | 330 | 255 | 420 | 670 | |||||||||||||||||||||||||||||||
| 160л | 254 | 700 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 180М | 279 | 139,5 | 241 | 121 | 48 | 14 | 42,5 | 180 | 355 | 380 | 280 | 455 | 740 | |||||||||||||||||||||||||||||||||||||||
| 180л | 279 | 790 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 200л | ФФ350 | 318 | 159 | 305 | 133 | 55 | 16 | 49 | 200 | 18,5 | 350 | 300 | 400 | 395 | 420 | 305 | 505 | 790 | ||||||||||||||||||||||||||||||||||
| 225С | ФФ400 | 4.8 | 356 | 178 | 286 | 149[ | 60 | 140 | 18 | 53 | 225 | 400 | 350 | 450 | 8 | 435 | 470 | 335 | 560 | 830 | ||||||||||||||||||||||||||||||||
| 225М | 2 | 311 | 55 | 110 | 16 | 49 | 825 | |||||||||||||||||||||||||||||||||||||||||||||
| 4.6.8 | 60 | 140 | 18 | 53 | 855 | |||||||||||||||||||||||||||||||||||||||||||||||
| 250М | 500 франков | 2 | 406 | 203 | 349 | 168 | 250 | 24 | 500 | 450 | 550 | 490 | 510 | 370 | 615 | 935 | ||||||||||||||||||||||||||||||||||||
| 4.6.8 | 65 | 58 | 935 | |||||||||||||||||||||||||||||||||||||||||||||||||
| 280-Е | 2 | 457 | 228,5 | 368 | 190- | 280 | 550 | 580|4 | 10 | 680 | 995 | |||||||||||||||||||||||||||||||||||||||||
| 4.6.8 | 75 | 20 | 67,5 | 995 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 280М | 2 | 419 | 65 | 18 | 58 | 1045 | ||||||||||||||||||||||||||||||||||||||||||||||
| 4.6.8 | 75 | 20 | 67,5 | 1045 | ||||||||||||||||||||||||||||||||||||||||||||||||
| 315С | ФФ600 | 2 | 508 | 254 | 406 | 216 | 65 | 18 | 58 | 315 | 28 | 600 | 550 | 660 | 24 | 6 | 635 | 645 | 490 | 800 | 1180 | |||||||||||||||||||||||||||||||
| 4.6.8.10 | 80 | 170 | 22 | 71 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||
| 315М | 2 | 457 | 65 | 140 | 18 | 58 | 1290 | |||||||||||||||||||||||||||||||||||||||||||||
| 4.6.8.10 | 80 | 170 | 22 | 71 | 1335 | |||||||||||||||||||||||||||||||||||||||||||||||
| 315Л | 2 | 508 | 65 | 140 | 18 | 58 | 1290 | |||||||||||||||||||||||||||||||||||||||||||||
| 4.6.8.10 | 80 | 170 | 22 | 71 | 1335 | |||||||||||||||||||||||||||||||||||||||||||||||
| 355М | ФФ740 | 2 | 610 | 305 | 560 | 254 | 75 | 140 | 20 | 67,5 | 355 | 740 | 680 | 800 | 730 | 710 | 555 | 910 | 1500 | |||||||||||||||||||||||||||||||||
| 4.6.8.10 | 95 | 170 | 25 | 86 | 1550 | |||||||||||||||||||||||||||||||||||||||||||||||
| 355Л | 2 | 630 | 75 | 140 | 20 | 67,5 | 1500 | |||||||||||||||||||||||||||||||||||||||||||||
| 4.6.8.10 | 95 | 170 | 25 | 86 | 1550 | |||||||||||||||||||||||||||||||||||||||||||||||
Компания Taizhou Liyuan Motor Co., Ltd., расположенная в Тайчжоу, провинция Чжэцзян – производственный центр Китая–, является сертифицированным технологическим предприятием с дополнительными производственными мощностями в Шанхае и Луане.
Имея офисы продаж во всех крупных столицах провинций, мы оказываем послепродажную поддержку по всей стране. Руководствуясь нашей философией — “Рынок не знает границ, а честность ведет к успеху” — мы стремимся к инновациям и долгосрочному партнерству с нашими клиентами.
0+
годы
Опыт работы в отрасли
0+
Площадь завода (㎡)
0+
Количество сотрудников
0
$
Годовая стоимость экспорта
Автомобильная промышленность ускоряет свою трансформацию в сторону более высокой эффективности и интеллекта. Отраслевые данные показывают, что ожидается, что мировой рынок микро-специальных автомобиле...
В марте 2026 года Министерство промышленности и информационных технологий, Национальная комиссия по развитию и реформам, Комиссия по надзору и управлению государственными активами и Национальное энер...
Компания Taizhou Liyuan Motor Co., Ltd. недавно получила сертификат технологического предприятия провинции Чжэцзян, что стало официальным признанием технологических инноваций компании, ее возможностей...
В марте 2026 года в Международном выставочном центре Тайчжоу прошла 16-я Китайская (Тайчжоуская) выставка двигателей и насосов. Будучи ключевым отраслевым мероприятием, базирующимся в Тайчжоу –известн...
Taizhou Liyuan Motor Co., Ltd. — это технологическое предприятие, объединяющее НИОКР, производство, продажи и техническое обслуживание. Мы специализируемся на предоставлении высокоэффективных двигательных решений и комплексных систем передачи электроэнергии для промышленного применения по всему миру.
English
