Взрывозащищенный трехфазный асинхронный двигатель YBX3

Дом / Продукция / Трехфазные асинхронные двигатели / Специальное применение Трехфазные двигатели / Взрывозащищенный трехфазный асинхронный двигатель YBX3

Взрывозащищенный трехфазный асинхронный двигатель YBX3

Огнестойкий трехфазный асинхронный двигатель YBX3 — взрывозащищенный промышленный двигатель, предназначенный для работы в опасных средах, отличающийся огнестойкой конструкцией, надежной работой и стабильной выходной мощностью, широко используемый в горнодобывающей промышленности, нефтяной промышленности, химической переработке, компрессорах, насосах, вентиляторах и другом оборудовании, требующем взрывозащиты.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:Трехфазный двигатель с частотно-регулируемым приводом YVF (VFD) ДАЛЕЕ:YBX4 Огнестойкий и пыле-взрывозащищенный высокоэффективный трехфазный двигатель
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики

Название продукта Огнестойкий трехфазный асинхронный двигатель YBX3
Тип двигателя Огнестойкий трехфазный асинхронный двигатель
Огнестойкий стандарт GB3836.1 / GB3836.2
Размер рамки 63-355мм
Диапазон мощности 0,12 кВт-315 кВт
Номинальное напряжение 380В
Частота 50Гц
Число полюсов 2/4/6/8/10Полюса
Номинальная скорость 590-2980 об/мин
Эффективность 54%-95,3% (в зависимости от модели)
Коэффициент мощности 0,61-0,92 (в зависимости от модели)
Класс защиты IP55
Класс изоляции Ф
Метод охлаждения IC411
Конфигурация терминала Три или шесть терминалов


Приложения
1. Горнодобывающая промышленность:

Оборудование для угольных шахт,Подземное стационарное оборудование,Системы вентиляции шахт

2. Нефтяная промышленность:

Оборудование для нефтяных месторождений,Оборудование для переработки нефти,Насосные системы,Промышленное оборудование

3. Химическая промышленность:

Оборудование для химического производства,Взрывозащищенное оборудование,Химические насосы,Вентиляционное оборудование

4. Промышленное оборудование:

Компрессоры,Вентиляторы,Насосы

5. Заводские взрывозащищенные приложения:

Стационарное производственное оборудование,Оборудование промышленной автоматизации,Машины для опасных зон

Основные особенности
1. Огнестойкая конструкция для опасных промышленных сред

Огнестойкий трехфазный асинхронный двигатель YBX3 предназначен для промышленного применения, требующего взрывозащищенных двигательных решений. Двигатель имеет взрывозащищенную конструкцию и изготовлен в соответствии с требованиями к взрывозащищенным характеристикам GB3836.1 и GB3836.2.

Серия охватывает рамы размером от 63 мм до 355 мм с номинальной мощностью от 0,12 кВт до 315 кВт, что обеспечивает различные варианты двигателей для оборудования, работающего в опасных условиях.

2. Высокоэффективная производительность двигателя

Огнестойкий трехфазный асинхронный двигатель YBX3 предназначен для эффективной промышленной эксплуатации с различными конфигурациями мощности и скорости.

Согласно техническим данным, КПД двигателя варьируется в зависимости от модели и составляет от 54% до 95,3% при номинальном напряжении 380 В и частоте 50 Гц, что позволяет удовлетворить различные требования к оборудованию для непрерывной работы.

3. Широкий диапазон мощности и несколько вариантов скорости

Взрывозащищенные двигатели YBX3 имеют различные характеристики для различных промышленных применений.

Доступные модели охватывают конфигурации с 2, 4, 6, 8 и 10 полюсами с номинальной скоростью от 590 об/мин до 2980 об/мин, что позволяет клиентам выбирать подходящую производительность двигателя в соответствии с требованиями к скорости оборудования.

4. Надежная защита и промышленная адаптируемость

Огнестойкий трехфазный асинхронный двигатель YBX3 предназначен для применений, требующих защиты от опасных условий эксплуатации.

Двигатель имеет класс защиты IP55, изоляцию класса F и метод охлаждения IC411. В соответствии с предусмотренными условиями эксплуатации двигатель пригоден для заводских условий с максимальной температурой 40℃ и условий угольных шахт, не превышающих 35℃.

5. Гибкая конфигурация клеммной коробки

Взрывозащищенные двигатели YBX3 обеспечивают гибкие решения по электропроводке для различных требований к установке.

Клеммная коробка может быть оснащена тремя или шестью клеммами, поддерживающими различные способы ввода кабеля, включая кабели с резиновой оболочкой и соединения стальных трубопроводов.


OEM / ODM-сервис

Мы предоставляем услуги OEM и ODM в соответствии с требованиями клиентов.

Варианты настройки включают в себя:

Технические характеристики двигателя

Требования к напряжению и частоте

Настройка таблички с именем

Конфигурация клеммной коробки

Требования к кабельному вводу

Дизайн упаковки

Решения для конкретных приложений

Наша команда инженеров оказывает поддержку клиентам от технического подтверждения, изготовления образцов до массового производства.

Болевые точки клиентов решены
Потребителям нужны двигатели для опасных промышленных сред.

Решение:

Взрывозащищенные двигатели YBX3 обеспечивают взрывозащищенную защиту для применений, требующих более безопасного электрооборудования.

Клиентам нужны надежные двигатели для непрерывной промышленной работы.

Решение:

Двигатель обеспечивает стабильную выходную мощность и рассчитан на промышленные условия работы.

Клиентам нужны гибкие решения по установке.

Решение:

Конструкция клеммной коробки поддерживает различные конфигурации проводки и требования к кабельному вводу.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: Для каких применений подходят взрывозащищенные двигатели YBX3?

Двигатели YBX3 подходят для горнодобывающего оборудования, нефтяного оборудования, химического оборудования, компрессоров, насосов, вентиляторов и других промышленных применений, требующих взрывозащищенной защиты.

В2: В чем преимущество двигателей YBX3?

Двигатели YBX3 обеспечивают взрывозащищенную защиту, стабильную работу и гибкие возможности установки для промышленного применения.

В3: Можете ли вы обеспечить OEM-настройку?

Да. Мы поддерживаем индивидуальную настройку, включая технические характеристики двигателя, заводские таблички, конфигурацию клеммной коробки и упаковку.

В4: Какая информация необходима перед составлением предложения?

Клиентам обычно необходимо предоставить данные о мощности двигателя, напряжении, частоте, среде применения и требованиях к взрывозащищенности.

В5: Можете ли вы осуществлять оптовые заказы?

Да. Мы поддерживаем оптовые поставки для дистрибьюторов, производителей оборудования и промышленных проектов.

ТИП Выход (КВт) Скорость р/мин Оцененный Текущий А Эфф% Власть Фактор косиφ Ток заглохшего ротора/Номинальный ток Lst/In Крутящий момент остановки/Номинальный крутящий момент Tst/Tn Максимальный крутящий момент/Номинальный крутящий момент Tmax/Tn
380В.50ГЦ.2П
YBX3-631-2 0,18 2720 0,53 66 0,8 5 2.2 2.2
YBX3-632-2 0,25 2720 0,69 68 0,81 5 2.2 2.2
YBX3-711-2 0,37 2740 0,99 70 0,81 5,5 2.2 2.2
YBX3-712-2 0,55 2740 1.40 73 0,83 5,5 2.2 2.3
YBX3-801-2 0,75 2845 1,77 75 0,83 6 2.2 2.3
YBX3-802-2 1.1 2845 2.53 78 0,84 6 2.2 2.3
YBX3-90S-2 1,5 2840 3.34 79 0,84 7 2.2 2.3
YBX3-90L-2 2.2 2840 4.73 81 0,85 7 2.2 2.3
YBX3-100L-2 3 2860 6.19 83 0,88 7 2.2 2.3
YBX3-112M-2 4 2880 8.05 85 0,88 7 2.2 2.3
YBX3-132S1-2 5,5 2900 10,9 86 0,88 7,5 2.2 2.3
YBX3-132S2-2 7,5 2900 14,7 87 0,88 7,5 2.2 2.3
YBX3-160M1-2 11 2930 21,0 88 0,88 7,5 2.2 2.4
YBX3-160M2-2 15 2930 28,4 89 0,89 7,5 2.2 2.4
YBX3-160L-2 18,5 2930 34,4 89 0,89 7,5 2.2 2.4
YBX3-180M-2 22 2940 40,7 90,5 0,9 7,5 2,0 2.3
YBX3-200L1-2 30 2950 55,0 91,2 0,9 7,5 2,0 2.4
YBX3-200L2-2 37 2950 67,5 92 0,9 7,5 2,0 2.4
YBX3-225M-2 45 2960 81,8 92,5 0,9 7,5 2,0 2.3
YBX3-250M-2 55 2965 99,6 92,5 0,9 7,5 2.1 2.3
YBX3-280S-2 75 2970 135 93,2 0,91 7,5 2,0 2.3
YBX3-280M-2 90 2970 160 93,8 0,91 7,5 2.1 2.3
YBX3-315S-2 110 2975 195 94 0,91 7 1,8 2.3
YBX3-315M-2 132 2975 233 94,5 0,91 7 1,8 2.3
YBX3-315L1-2 160 2975 279 94,6 0,92 7 1,8 2.3
YBX3-315L2-2 200 2975 348 94,8 0,92 7 1,8 2.3
YBX3-355M1-2 220 2980 383 94,8 0,92 7 1.6 2.4
YBX3-355M2-2 250 2980 433 95,3 0,92 7 1.6 2.4
YBX3-355L1-2 280 2980 485 95,3 0,92 7 1.6 2.4
YBX3-355L-2 315 2980 544 95,6 0,92 7 1.6 2.4
380В50ГЦ.4П
YBX3-631-4 0,12 1310 0,44 58 0,72 4.4 2.1 2.2
YBX3-632-4 0,18 1310 0,62 63 0,73 4.4 2.1 2.2
YBX3-711-4 0,25 1330 0,79 66 0,74 5.2 2.1 2.2
YBX3-712-4 0,37 1330 1.12 69 0,75 5.2 2.1 2.2
YBX3-801-4 0,55 1390 1.6 71 0,75 5.2 2.4 2.3
YBX3-802-4 0,75 1390 2 73 0,76 6,0 2.3 2.3
YBX3-90S-4 1.1 1390 2.9 75 0,77 6,0 2.3 2.3
YBX3-90L-4 1,5 1390 3.7 78 0,79 6,0 2.3 2.3
YBX3-100L1-4 2.2 1410 5.2 80 0,81 7,0 2.3 2.3
YBX3-100L2-4 3 1410 6,8 82 0,82 7,0 2.3 2.3
YBX3-112M-4 4 1440 8,8 84 0,82 7,0 2.3 2.3
YBX3-132S-4 5,5 1440 11,8 86 0,83 7,0 2.3 2.3
YBX3-132M-4 7,5 1440 15,6 87 0,84 7,0 2.3 2.3
YBX3-160M-4 11 1460 22,3 88 0,84 7,0 2.2 2.3
YBX3-160L-4 15 1460 30.1 89 0,85 7,5 2.2 2.3
YBX3-180M-4 18,5 1470 36,1 90,5 0,86 7,5 2.2 2.3
YBX3-180L-4 22 1470 42,7 91,2 0,86 7,5 2.2 2.3
YBX3-200L-4 30 1470 57,6 92 0,86 7.2 2.2 2.3
YBX3-225S-4 37 1475 69,9 92,5 0,87 7.2 2.2 2.3
YBX3-225M-4 45 1475 84,7 92,8 0,87 7.2 2.2 2.3
YBX3-250M-4 55 1480 103 93 0,87 7.2 2.2 2.3
YBX3-280S-4 75 1480 140 94 0,87 7.2 2.2 2.3
YBX3-280M-4 90 1480 167 94,2 0,87 7.2 22 2.3
YBX3-315S-4 110 1480 201 94,5 0,88 6,9 2.1 2.2
YBX3-315M-4 132 1480 240 94,7 0,88 6,9 2.1 2.2
YBX3-315L1-4 160 1480 288 94,9 0,89 6,9 2.1 2.2
YBX3-315L2-4 200 1480 359 95,1 0,89 6,9 2.1 2.2
YBX3-355M1-4 220 1490 395 95,1 0,89 6,9 2.1 2.2
YBX3-355M-4 250 1490 444 95,1 0,90 6,9 2.1 2.2
YBX3-355L1-4 280 1490 497 95,1 0,90 6,9 2.1 2.2
YBX3-355L-4 315 1490 559 95,1 0,90 6,9 2.1 2.2

ТИП Выход (КВт) Спописатьд р/мин Номинальный ток
 А		 Эфф% Коэффициент мощности косиφ Ток заглохшего ротора/Номинальный ток Лст/лн Крутящий момент остановки/Номинальный крутящий момент Tst/Tn Максимальный крутящий момент/Номинальный крутящий момент Tmax/Tn
YBX3-71M1-6 0,18 850 0,74 380В.50ГЦ.6П
56		 0,66 4.0 1,9 2,0
YBX3-71M2-6 0,25 850 0,95 59 0,68 4.0 1,9 2,0
YBX3-80M1-6 0,37 890 1.30 62 0,7 4.7 1,9 2,0
YBX3-80M2-6 0,55 890 1,79 65 0,72 4.7 1,9 2.1
YBX3-90S-6 0,75 910 2.09 75,9 0,72 5,5 2,0 2.1
YBX3-90L-6 1.1 910 2,93 78,1 0,73 5,5 2,0 2.1
YBX3-100L-6 1,5 940 3,81 79,8 0,75 5,5 2,0 2.1
YBX3-112M-6 2.2 940 5.38 81,8 0,76 6,5 2,0 2.1
YBX3-132S-6 3 960 7.20 83,3 0,76 6,5 2.1 2.1
YBX3-132M1-6 4 960 9.45 84,6 0,76 6,5 2.1 2.1
YBX3-132M2-6 5,5 960 12,6 86 0,77 6,5 2.1 2.1
YBX3-160M-6 7,5 970 17,0 87,2 0,77 6,5 2,0 2.1
YBX3-160L-6 11 970 24.2 88,7 0,78 6,5 2,0 2.1
YBX3-180L-6 15 970 31,4 89,7 0,81 7,0 2,0 2.1
YBX3-200L1-6 18,5 970 38,4 90,4 0,81 7,0 2.1 2.1
YBX3-200L2-6 22 970 44,3 90,9 0,83 7,0 2.1 2.1
YBX3-225M-6 30 980 59,2 91,7 0,84 7,0 2,0 2.1
YBX3-250M-6 37 980 70,9 92,2 0,86 7,0 2.1 2.1
YBX3-280S-6 45 980 85,8 92,7 0,86 7,0 2.1 2.1
YBX3-280M-6 55 980 104 93,1 0,86 7,0 2.1 2.1
YBX3-280M1-6 75 980 141 93,1 0,86 7,0 2.1 2.1
YBX3-315S-6 75 990 141 93,7 0,86 7,0 2,0 2.1
YBX3-315M-6 90 990 169 94 0,86 7,0 2,0 2.1
YBX3-315L1-6 110 990 206 94,3 0,86 6.7 2,0 2,0
YBX3-315L2-6 132 990 244 94,6 0,87 6.7 2,0 2,0
YBX3-355M1-6 160 990 291 94,8 0,88 6.7 1,9 2,0
YBX3-355M3-6 185 990 337 94,9 0,88 6.7 1,9 2,0
YBX3-355M2-6 200 990 363 95 0,88 6.7 1,9 2,0
YBX3-355L1-6 220 990 400 95 0,88 6.7 1,9 2,0
YBX3-355L-6 250 990 454 95 0,88 6.7 1,9 2,0
YBX3-355L2-6 280 990 509 95 0,88 6.7 1,9 2,0
380В50ГЦ.8П
YBX3-80M1-8 0,18 630 0,88 51 0,61 3.3 1,8 1,9
YBX3-80M2-8 0,25 640 1.15 54 0,61 3.3 1,8 1,9
YBX3-90S-8 0,37 660 1,49 62 0,61 4.0 1,8 1,9
YBX3-90-8 0,55 660 2.17 63 0,61 4.0 1,8 2,0
YBX3-100L1-8 0,75 690 2.40 71 0,67 4.0 1,8 2,0
YBX3-100L2-8 1.1 690 3.32 73 0,69 5,0 1,8 2,0
YBX3-112M-8 1,5 680 4.40 75 0,69 5,0 1,8 2,0
YBX3-132S-8 2.2 710 6.04 78 0,71 6,0 1,8 2,0
YBX3-132M-8 3 710 7,90 79 0,73 6,0 1,8 2,0
YBX3-160M1-8 4 720 10.3 81 0,73 6,0 1,9 2,0
YBX3-160M2-8 5,5 720 13,6 83 0,74 6,0 2,0 2,0
YBX3-160L-8 7,5 720 17,8 85,5 0,75 6,0 2,0 2,0
YBX3-180L-8 11 730 25.1 87,5 0,76 6.6 2,0 2,0
YBX3-200L-8 15 730 34.1 88 0,76 6.6 2,0 2,0
YBX3-225S-8 18,5 730 41,1 90 0,76 6.6 1,9 2,0
YBX3-225M-8 22 740 47,4 90,5 0,78 6.6 1,9 2,0
YBX3-250M-8 30 740 63,4 91 0,79 6.6 1,9 2,0
YBX3-280S-8 37 740 77,8 91,5 0,79 6.6 1,9 2,0
YBX3-280M-8 45 740 94,1 92 0,79 6.6 1,9 2,0
YBX3-315S-8 55 740 111 92,8 0,81 6.6 1,8 2,0
YBX3-315M-8 75 740 151 93 0,81 6.6 1,8 2,0
YBX3-315L1-8 90 740 178 93,8 0,82 6.6 1,8 2,0
YBX3-315L2-8 110 740 217 94 0,82 6.4 1,8 2,0
YBX3-355M1-8 132 740 261 93,7 0,82 6.4 1,8 2,0
YBX3-355M2-8 160 740 315 94,2 0,82 6.4 1,8 2,0
YBX3-355L1-8 185 740 359 94,4 0,83 6.4 1,8 2,0
YBX3-355L-8 200 740 387 94,5 0,83 6.4 1,8 2,0
YBX3-355L2-8 220 740 420 94,7 0,84 6.4 1,8 2,0
380В50ГЦ.10П
YBX3-315S-10 45 590 99,6 91,5 0,75 6.2 1,5 2,0
YBX3-315M-10 55 590 121 92 0,75 6.2 1,5 2,0
YBX3-315L1-10 75 590 162 92,5 0,76 6.2 1,5 2,0
YBX3-315L2-10 90 590 191 93 0,77 6.2 1,5 2,0
YBX3-355M1-10 110 590 230 93,2 0,78 6,0 1.3 2,0
YBX3-355M2-10 132 590 275 93,5 0,78 6,0 1.3 2,0
YBX3-355L-10 160 590 333 93,5 0,78 6,0 1.3 2,0

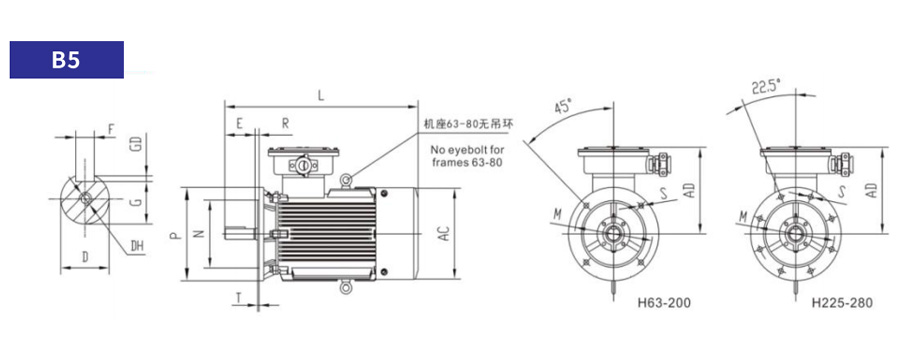

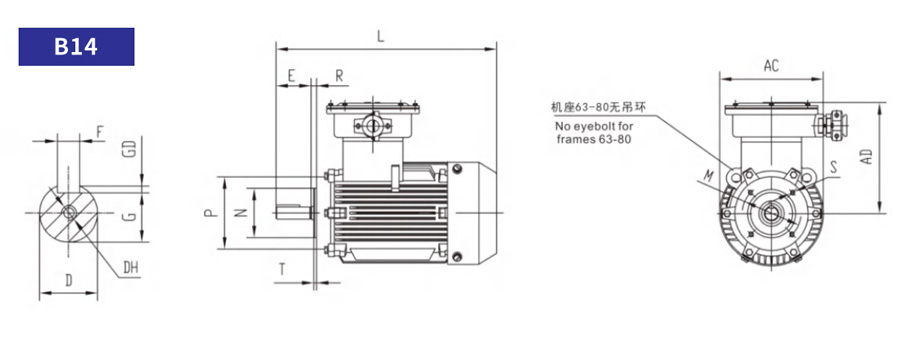

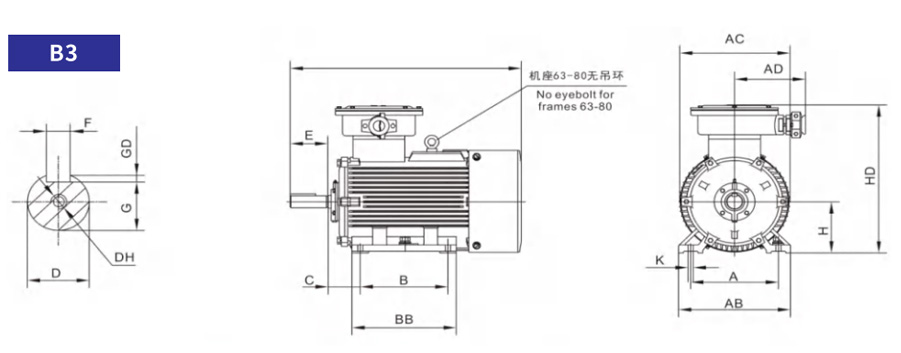

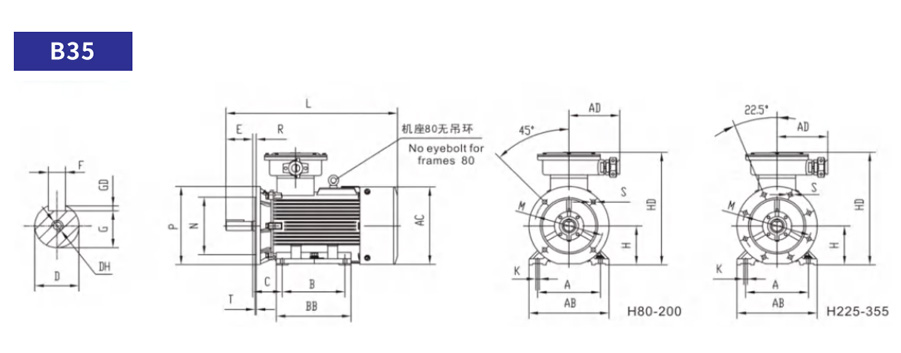

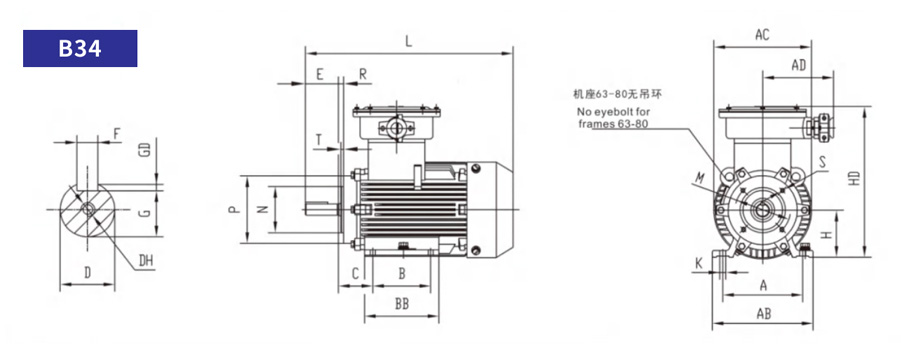

Размеры крепления YBX3

Рамка Полюс Монтажные размеры Фланец
отверстия		 Общий измерениесс
Д Е Ф Г ГД   М Н  ПП Р С Т АС ОБЪЯВЛЕНИЕ Л ДХ
63М 2.4  11  23  4  8,5  2,5    75  60   90  0  М5 2,5  4  150  170  270  М4×12
71М 2.4.6 14  30  5  11  3    85  70  105  0  М6 2,5  4  155  170  300  М5×12
80М 2.4.6.8 19  40  6  15,5  3,5  100  80  120  0  М6 3  4  165  240  330  М6×16
90-Е 2.4.6.8 24  50  8  20  4  116  95  140  0  М8 3  4  180  260  360  М8×19
90л 2.4.6.8 24  50  8  20  4  115  95  140  0  М8 3  4  180  260  385  М8×19
100л 2.4.6.8 28  60  8  24  4  130  110  160  0  М8 3,5  4  205  300  440  М10×22
112М 2.4.6.8 28  60  8  24  4  130  110  160  0  М8 3,5  4  230  310  460  М10×22

Тип Столбы Монтаж размеры Фланец
отверстия		 Общий размеры
А Б С Д  Е Ф Г ГД   Х К   М   Н ПП Р С Т АБ АС
 ОБЪЯВЛЕНИЕ  ББ HD   Л ДХ
63М 2.4  100  80  40  11  23  4  8,5  2,5    63  7    75  60  90  0  М5 2,5  4  130  150  165  110  230  270  М4×12
71М 2.4.6 112  90  45  14  30  5  11  3    71  7    85  70  105  0  М6 2,5  4  140  155  165  114  250  300  М5×12
80М 2.4.6.8 125  100  50  19  40  6  15,5  3,5    80  10  100  80  120  0  М6 3  4  165  165  180  130  320  330  М6×16
90-Е 2.4.6.8 140  100  56  24  50  8  20  4    90  10  116  95  140  0  М8 3  4  180  180  180  135  350  360  М8×19
90л 2.4.6.8 140  125  56  24  50  8  20  4    90  10  115  95  140  0  М8 3  4  180  180  180  160  350  385  М8×19
00Л 2.4.6.8 160  140  63  28  60  8  24  4  100  12  130  110  160  0  М8 3,5  4  200  205  180  180  400  440  М10×22
12М 2.4.6.8 190  140  70  28  60  8  24  4  112  12  130  110  160  0  М8 3,5  4  245  230  200  180  420  460  М10×22

Тип Полюс Монтажные размеры/Габаритные размеры
А Б С Д Е Ф Г ГД Х К АБ АС   ОБЪЯВЛЕНИЕ ББ HD Л ДХ
63М 2.4  100  80  40  11  23  4  8,5  2,5  63  7  130  150    165  110  230  270  М4×10
71М 2.4.6 112  90  45  14  30  5  11  3  71  7  140  155    165  114  250  300  М5×12
80М 2.4.6.8 125  100  50  19  40  6  15,5  3,5  80  10  165  165    180  130  320  330  М6×16
 90-Е 2.4.6.8 140  100  56  24  50  8  20  4  90  12  180  180    180  135  350  360  М8×19
90л 2.4.6.8 140  125  56  24  50  8  20  4  90  12  180  180    180  160  350  385  М8×19
100л 2.4.6.8 160  140  63  28  60  8  24  4  100  12  200  205    180  180  400  440  М10×22
112М 2.4.6.8 190  140  70  28  60  8  24  4  112  12  245  230    200  180  420  460  М10×22
132С 2.4.6.8 216  140  89  38  80  10  33  5  132  15  280  270    200  190  450  510  М12×28
132М 2.4.6.8 216  178  89  38  80  10  33  5  132  15  280  270    200  230  450  550  М12×28
160М 2.4.6.8 254  210  108  42  110  12  37  5  160  15  330  325    220  260  520  670  М16×36
160л 2.4.6.8 254  254  108  42  110  12  37  5  160  15  330  325    220  310  520  710  М16×36
180М 2.4.6.8 279  241  121  48  110  14  42,5  5,5  180  19  355  360    220  241  550  730  М16×36
180л 2.4.6.8 279  279  121  48  110  14  42,5  5,5  180  19  355  360    220  279  550  750  М16×36
200л 2.4.6.8 318  305  133  55  110  16  49  6  200  19  390  400    250  370  645  805  М20×42
225С 4.8  356  286  149  60  140  18  53  7  225  19  435  450    250  355  690  865  М20×42
225М 2  356  311  149  55  110  16  49  6  225  19  435  450    250  380  690  860  М20×42
4.6.8 356  311  149  60  140  18  53  7  225  19  435  450    250  380  690  890  М20×42
250М 2  406  349  168  60  140  18  53  7  250  24  490  500    300  420  730  945  М20×42
4.6.8 406  349  168  65  140  18  58  7  250  24  490  500    300  420  730  945  М20×42
280-Е 2  457  368  190  65  140  18  58  7  280  24  545  565    300  440  810  1010  М20×42
4.6.8 457  368  190  75  140  20  67,5  7,5  280  24  545  565    300  440  810  1010  М20×42
280М 2  457  419  190  65  140  18  58  7  280  24  545  565    300  490  810  1060  М20×42
4.6.8 457  419  190  75  140  20  67,5  7,5  280  24  545  565    300  490  810  1060  М20×42
315С 2  508  406  216  65  140  18  58  7  315  28  640  630    400  570  1020  1320  М20×42
4.6.8.10 508  406  216  80  170  22  71  9  315  28  640  630    400  570  1020  1350  М20×42
315М 2  508  457  216  65  140  18  58  7  315  28  640  630    400  680  1020  1350  М20×42
4.6.8.10 508  457  216  80  170  22  71  9  315  28  640  630    400  680  1020  1380  М20×42
315Л 2  508  508  216  65  140  18  58  7  315  28  640  630    400  680  1020  1490  М20×42
4.6.8.10 508  508  216  80  170  22  71  9  315  28  640  630    400  680  1020  1520  М20×42
355С 2  610  500  254  75  140  20  67,5  7,5  355  28  740  750    500  640  1080  1570  М20×42
4.6.8.10 610  500  254  95  170  25  86  9  355  28  740  750    500  640  1080  1570  М24×50
355М 2  610  560  254  75  140  20  67,5  7,5  355  28  740  750    500  700  1080  1650  М20×42
4.6.8.10 610  560  254  95  170  25  86  9  355  28  740  750    500  700  1080  1650  М24×50
355Л 2  610  630  254  75  140  20  67,5  7,5  355  28  740  750    500  770  1080  1750  М20×42
4.6.8.10 610  630  254  95  170  25  86  9  355  28  740  750    500  770  1080  1750  М24×50

Тип Столбы Монтажные размеры Отверстия для фланцев Габаритные размеры
А Б С Д Е  Ф Г ГД Х К М Н ПП Р С Т АБ АС ОБЪЯВЛЕНИЕ ББ HD Л   ДХ
80М 2.4.6.8 125  100  50  19  40  6  15,5  3,5  80  10  165  130  200  0  12  3,5  4  165  165  180  130  320  330  М6×16
90-Е 2.4.6.8 140  100  56  24  50  8  20  4  90  12  165  130  200  0  12  3,5  4  180  180  180  135  350  360  М8×19
90л 2.4.6.8 140  125  56  24  50  8  20  4  90  12  165  130  200  0  12  3,5  4  180  180  180  160  350  385  М8×19
100л 2.4.6.8 160  140  63  28  60  8  24  4  100  12  215  180  250  0  15  4  4  200  205  180  180  400  440  М10×22
12М 2.4.6.8 190  140  70  28  60  8  24  4  112  12  215  180  250  0  15  4  4  245  230  200  180  420  460  М10×22
132С 2.4.6.8 216  140  89  38  80  10  33  5  132  15  265  230  300  0  15  4  4  280  270  200  190  450  510  М12×28
132М 2.4.6.8 216  178  89  38  80  10  33  5  132  15  265  230  300  0  15  4  4  280  270  200  230  450  550  М12×28
160М 2.4.6.8 254  210  108  42  110  12  37  5  160  15  300  250  350  0  19  5  4  330  325  220  260  520  670  М16×36
160л 2.4.6.8 254  254  108  42  110  12  37  5  160  15  300  250  350  0  19  5  4  330  325  220  310  520  710  М16×36
180М 2.4.6.8 279  241  121  48  110  14  42,5  5,5  180  19  300  250  350  0  19  5  4  355  360  220  241  550  730  М16×36
180л 2.4.6.8 279  279  121  48  110  14  42,5  5,5  180  19  300  250  350  0  19  5  4  355  360  220  279  550  750  М16×36
200л 2.4.6.8 318  305  133  55  110  16  49  6  200  19  350  300  400  0  19  5  4  390  400  250  370  645  805  М20×42
225С 4.8  356  286  149  60  140  18  53  7  225  19  400  350  450  0  19  5  8  435  450  250  355  690  865  М20×42
225М 2  356  311  149  55  110  16  49  6  225  19  400  350  450  0  19  5  8  435  450  250  380  690  860  М20×42
4.6.8 356  311  149  60  140  18  53  7  225  19  400  350  450  0  19  5  8  435  450  250  380  690  890  М20×42
250М 2  406  349  168  60  140  18  53  7  250  24  500  450  550  0  19  5  8  490  500  300  420  730  945  М20×42
4.6.8 406  349  168  65  140  18  58  7  250  24  500  450  550  0  19  5  8  490  500  300  420  730  945  М20×42
280-Е 2  457  368  190  65  140  18  58  7  280  24  500  450  550  0  19  5  8  545  565  300  440  810  1010  М20×42
4.6.8 457  368  190  75  140  20  67,5  7,5  280  24  500  450  550  0  19  5  8  545  565  300  440  810  1010  М20×42
280М 2  457  419  190  65  140  18  58  7  280  24  500  450  550  0  19  5  8  545  565  300  490  810  1060  М20×42
4.6.8 457  419  190  75  140  20  67,5  7,5  280  24  500  450  550  0  19  5  8  545  565  300  490  810  1060  М20×42
315С 2  508  406  216  65  140  18  58  7  315  28  600  550  660  0  24  6  8  640  630  400  570  1020  1320  М20×42
4.6.8.10 508  406  216  80  170  22  71  9  315  28  600  550  660  0  24  6  8  640  630  400  570  1020  1350  М20×42
315М 2  508  457  216  65  140  18  58  7  315  28  600  550  660  0  24  6  8  640  630  400  680  1020  1350  М20×42
4.6.8.10 508  457  216  80  170  22  71  9  315  28  600  550  660  0  24  6  8  640  630  400  680  1020  1380  М20×42
315Л 2  508  508  216  65  140  18  58  7  315  28  600  550  660  0  24  6  8  640  630  400  680  1020  1490  М20×42
4.6.8.10 508  508  216  80  170  22  71  9  315  28  600  550  660  0  24  6  8  640  630  400  680  1020  152  0М20×42
355С 2  610  500  254  75  140  20  67,5  7,5  355  28  740  680  800  0  24  6  8  740  750  500  640  1080  1570  М20×42
4.6.8.10 610  500  254  95  170  25  86  9  355  28  740  680  800  0  24  6  8  740  750  500  640  1080  1570  М24×50
355М 2  610  560  254  75  140  20  67,5  7,5  355  28  740  680  800  0  24  6  8  740  750  500  700  1080  1650  М20×42
4.6.8.10 610  560  254  95  170  25  86  9  355  28  740  680  800  0  24  6  8  740  750  500  700  1080  1650  М24×50
355Л 2  610  630  254  75  140  20  67,5  7,5  355  28  740  680  800  0  24  6  8  740  750  500  770  1080  1750  М20×42
4.6.8.10 610  630  254  95  170  25  86  9  355  28  740  680  800  0  24  6  8  740  750  500  770  1080  1750  М24×50

Тип Фоле Монтажные размеры Отверстия для фланцев Габаритные размеры
Д Е Ф Г ГД М Н ПП Р С Т АС ОБЪЯВЛЕНИЕ Л ДХ
63М 2.4  11  23  4  8,5  2,5  115  95  140  0  10  3  4  130  170  270  М4×10
71М 2.4.6 14  30  5  11  3  130  110  160  0  10  3  4  145  170  300  М5×12
80М 2.4.6.8 19  40  6  15,5  3,5  165  130  200  0  12  3,5  4  165  180  330  М6×16
90-Е 2.4.6.8 24  50  8  20  4  165  130  200  0  12  3,5  4  180  180  360  М8×19
90л 2.4.6.8 24  50  8  20  4  165  130  200  0  12  3,5  4  180  180  385  М8×19
100л 2.4.6.8 28  60  8  24  4  215  180  250  0  15  4  4  205  180  440  М10×22
112М 2.4.6.8 28  60  8  24  4  215  180  250  0  15  4  4  230  200  460  М10×22
132С 2.4.6.8 38  80  10  33  5  265  230  300  0  15  4  4  270  200  510  М12×28
132М 2.4.6.8 38  80  10  33  5  265  230  300  0  15  4  4  270  200  550  М12×28
160М 2.4.6.8 42  110  12  37  5  300  250  350  0  19  5  4  325  220  670  М16×36
160л 2.4.6.8 42  110  12  37  5  300  250  350  0  19  5  4  325  220  710  М16×36
180М 2.4.6.8 48  110  14  42,5  5,5  300  250  350  0  19  5  4  360  220  730  М16×36
180л 2.4.6.8 48  110  14  42,5  5,5  300  250  350  0  19  5  4  360  220  750  М16×36
200л 2.4.6.8 55  110  16  49  6  350  300  400  0  19  5  4  400  250  805  М20×42
225С 4.8  60  140  18  53  7  400  350  450  0  19  5  8  450  250  865  М20×42
225М 2  55  110  16  49  6  400  350  450  0  19  5  8  450  250  860  М20×42
4.6.8 60  140  18  53  7  400  350  450  0  19  5  8  450  250  890  М20×42
250М 2  60  140  18  53  7  500  450  550  0  19  5  8  500  300  945  М20×42
4.6.8 65  140  18  58  7  500  450  550  0  19  5  8  500  300  945  М20×42
280-Е 2  65  140  18  58  7  500  450  550  0  19  5  8  565  300  1010  М20×42
4.6.8 75  140  20  67,5  7,5  500  450  550  0  19  5  8  565  300  1010  М20×42

280М		 2  65  140  18  58  7  500  450  550  0  19  5  8  565  300  1060  М20×42
4.6.8 75  140  20  67,5  7,5  500  450  550  0  19  5  8  565  300  1060  М20×42

Рекомендуемые продукты

Управляя миром, создавая будущее
О Лиюане

Компания Taizhou Liyuan Motor Co., Ltd., расположенная в Тайчжоу, провинция Чжэцзян – производственный центр Китая–, является сертифицированным технологическим предприятием с дополнительными производственными мощностями в Шанхае и Луане.

Мы специализируемся на девяти сериях двигателей: высокоэффективные двигатели IE3/IE4, двигатели YE3/YE4 с алюминиевым корпусом, тормозные двигатели YEJ, двигатели с переменной частотой YVF, взрывозащищенные двигатели YB, многоскоростные двигатели YD/YDT и двигатели с регулировкой скорости YCT. Наша продукция мощностью от 0,55 кВт до 315 кВт предназначена для строительной, горнодобывающей, портовой техники, насосов, вентиляторов и редукторов.

Имея офисы продаж во всех крупных столицах провинций, мы оказываем послепродажную поддержку по всей стране. Руководствуясь нашей философией — “Рынок не знает границ, а честность ведет к успеху” — мы стремимся к инновациям и долгосрочному партнерству с нашими клиентами.

Taizhou Liyuan Motor Co., Ltd. Подробнее о нас Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    годы

    Опыт работы в отрасли

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Площадь завода (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Количество сотрудников

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Годовая стоимость экспорта

Почетная грамота
Новости
