Трехфазный двигатель с частотно-регулируемым приводом YVF (VFD)

Дом / Продукция / Трехфазные асинхронные двигатели / Специальное применение Трехфазные двигатели / Трехфазный двигатель с частотно-регулируемым приводом YVF (VFD)

Трехфазный двигатель с частотно-регулируемым приводом YVF (VFD)

Трехфазный асинхронный двигатель YVF с регулируемой частотой вращения — это промышленный двигатель, предназначенный для использования с частотно-регулируемыми приводами (ЧРП), отличающийся регулируемой скоростью, стабильной работой, простотой обслуживания и надежным охлаждением, широко используемый в станках, текстильном оборудовании, химическом оборудовании, металлургическом оборудовании и других промышленных приложениях, требующих регулирования скорости.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:Электромагнитный тормозной трехфазный асинхронный двигатель YEJ ДАЛЕЕ:Взрывозащищенный трехфазный асинхронный двигатель YBX3
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики
Название продукта Трехфазный асинхронный двигатель YVF с регулируемой частотой и регулируемой скоростью
Тип двигателя Трехфазный асинхронный двигатель
Метод управления Регулировка скорости переменной частоты
Размер рамы H80-H355
Диапазон мощности 0,55 кВт-560 кВт
Номинальное напряжение 380 В / 400 В / 415 В
Номинальная частота 50 Гц
Диапазон частот (постоянный крутящий момент) 5-50 Гц
Диапазон частот (постоянная мощность) 50-100 Гц
Тип нагрузки Непрерывная нагрузка (S1)
Класс защиты IP54/IP55
Класс изоляции Класс B / Класс F
Тип крепления B3 / B5 / B35
Номинальный крутящий момент 3,5 Н·м-3655 Н·м
Уровень шума 73-116 дБ(А) (в зависимости от модели)
Диапазон веса 16 кг-3460 кг
Метод охлаждения IC416
Метод подключения ≤55 кВт: Y-подключение / >55 кВт: △ подключение

Приложения
1. Станки:

Станки с ЧПУ,Шлифовальные станки,Режущие станки,Обрабатывающее оборудование,требующее регулируемой скорости

2. Текстильное оборудование:

Прядильное оборудование,Ткацкие станки,Линии по производству текстиля,Системы трансмиссии с регулируемой скоростью

3. Легкое промышленное оборудование:

Упаковочное оборудование,Конвейерное оборудование,Обрабатывающие машины

4. Оборудование химической промышленности:

Смесительное оборудование, Перерабатывающее оборудование, Насосные системы

5. Металлургическое оборудование:

Металлообрабатывающее оборудование,Производственное оборудование,Системы трансмиссии большой грузоподъемности

6. Автоматизированные промышленные системы:

Автоматические производственные линии,Системы управления движением, Оборудование, требующее точного регулирования скорости

Основные особенности
1. Возможность управления скоростью переменной частоты

Трехфазный асинхронный двигатель YVF с регулируемой частотой и скоростью предназначен для оборудования, требующего регулируемой скорости работы. Двигатель может работать с частотно-регулируемыми приводами, обеспечивая гибкое регулирование скорости в соответствии с различными эксплуатационными требованиями.

Согласно техническим данным, доступный диапазон частот включает 5–50 Гц для работы с постоянным крутящим моментом и 50–100 Гц для работы с постоянной мощностью, что обеспечивает гибкие решения по управлению скоростью для различных промышленных применений.

2. Широкий диапазон мощности для промышленного оборудования

Трехфазный асинхронный двигатель YVF с регулируемой частотой и скоростью обеспечивает несколько вариантов мощности для удовлетворения различных требований к оборудованию.

Исходя из имеющихся спецификаций, диапазон мощности двигателя составляет от 0,55 кВт до 560 кВт, размеры рамы — от H80 до H355. Такой широкий диапазон спецификаций позволяет клиентам выбирать подходящие модели двигателей для различных машин и производственных систем.

3. Стабильная работа в промышленных условиях труда

Трехфазный асинхронный двигатель переменной частоты YVF предназначен для непрерывной промышленной эксплуатации и может работать в различных условиях окружающей среды.

Согласно спецификациям продукта, двигатель поддерживает номинальное напряжение 380 В, 400 В и 415 В, работает на номинальной частоте 50 Гц и рассчитан на непрерывную работу (S1). Доступные классы защиты включают IP54 и IP55, а также классы изоляции класса B и класса F.

4. Несколько вариантов установки и совместимость оборудования

Трехфазный асинхронный двигатель YVF с регулируемой скоростью поддерживает различные методы установки, включая типы крепления B3, B5 и B35, что упрощает их интеграцию в различные конструкции оборудования.

Монтажные размеры охватывают размеры рамы двигателя от H80 до H355, что помогает производителям оборудования выбирать подходящие решения по установке в соответствии с конструкцией машины.

5. Подходит для промышленных применений с переменной скоростью

Двигатели переменной частоты YVF подходят для промышленного оборудования, требующего регулируемой рабочей скорости, включая станки, текстильное оборудование, химическое оборудование и другие системы трансмиссии.

Технические данные показывают, что различные модели обеспечивают номинальный крутящий момент в диапазоне от 3,5 Н·м до 3655 Н·м, отвечая различным требованиям к крутящему моменту привода оборудования.

OEM / ODM-сервис

Мы предоставляем услуги OEM и ODM в соответствии с требованиями клиентов.

Варианты настройки включают в себя:

Технические характеристики двигателя

Требования к напряжению и частоте

Конфигурация питания

Настройка таблички с именем

Дизайн упаковки

Конфигурация охлаждения

Решения для двигателей, специфичные для конкретных областей применения

Наша команда инженеров оказывает поддержку клиентам от технического подтверждения, изготовления образцов до массового производства.


Болевые точки клиентов решены
Клиентам нужны двигатели, способные адаптироваться к разным рабочим скоростям.

Решение:

Двигатели YVF работают с частотно-регулируемыми приводами, обеспечивая гибкую регулировку скорости.

Клиентам необходима стабильная работа двигателя на разных скоростях.

Решение:

Независимая система охлаждения помогает поддерживать стабильную работу в условиях переменной скорости.

Производителям оборудования нужны двигатели для приложений автоматизации.

Решение:

Двигатели YVF могут быть интегрированы с датчиками и системами управления для высокоточного регулирования скорости.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: Каково основное преимущество трехфазного асинхронного двигателя YVF с регулируемой частотой и скоростью?

Трехфазный асинхронный двигатель YVF с регулируемой частотой вращения позволяет регулировать скорость работы с помощью частотно-регулируемых приводов, что делает их пригодными для оборудования, требующего гибкого управления скоростью.

В2: В каких отраслях промышленности используются трехфазные асинхронные двигатели с переменной частотой YVF?

Трехфазный асинхронный двигатель переменной частоты YVF широко используется в станках, текстильном оборудовании, легкой промышленности, химическом оборудовании, металлургии и автоматизированных производственных системах.

В3: Можете ли вы обеспечить OEM-настройку?

Да. Мы поддерживаем OEM-настройку, включая спецификации, таблички, упаковку и производственные требования.

В4: Могут ли двигатели YVF работать с преобразователями частоты?

Да. Двигатели YVF предназначены для частотно-регулируемого привода.

В5: Какая информация необходима перед составлением предложения?

Клиентам обычно необходимо предоставить данные о мощности двигателя, напряжении, среде применения, требованиях к скорости и требованиях к управлению.

Технические данные-двигатель серии YVF2-380V

Модель Номинальная производительность Вход Текущий Номинальный крутящий момент
(Тн)		 Диапазон частот
с константой
крутящий момент		 Диапазон частот
с константой
вывод		 Минимальный крутящий момент/Номинальный крутящий момент Шум Вес
кВт HP Усилитель Нм Гц Гц Тмин/Тн дБ(А) Кг
ЮВФ-80М1-4 0,55  0,75  1,55  3,5  5～50 50～100 1.7  73  15
YVF-80M2-4 0,75  1  2.05  4.7  5～50 50～100 1.6  73  16
ЮВФ-90С-4 1.1  1,5  2.8  7,0  5～50 50～100 1.6  76  20
YVF-90L-4 1,5  2 ИЗ НИХ  3.7  9,5  5～50 50～100 1.6  76  24
YVF-100L1-4 2.2  3 ИЗ НИХ  5.05  14,0  5～50 50～100 1,5  79  32
YVF-100L2-4 3 ИЗ НИХ  4  6,8  19,0  5～50 50～100 1,5  79  35
ЮВФ-112М-4 4  5,5  8,75  25,4  5～50 50～100 1,5  80  43
ЮВФ-132С-4 5,5  7,5  11.4  35,0  5～50 50～100 1.4  86  62
ЮВФ-132М-4 7,5  10  15.3  47,7  5～50 50～100 1.4  86  70
ЮВФ-160М-4 11  15  22.1  70,0  5～50 50～100 1.4  90  110
YVF-160L-4 15  20  30.1  95,5  5～50 50～100 1.4  90  132
ЮВФ-180М-4 18,5  25  35,4  117,1  5～50 50～100 1.2  91  162
YVF-180L-4 22  30  41,6  140,9  5～50 50～100 1.2  91  178
YVF-200L-4 30  40  55,9  190,9  5～50 50～100 1.2  92  230
ЮВФ -225С-4 37  50  68,2  235,5  5～50 50～100 1.2  94  280
ЮВФ-225М-4 45  60  82,5  286,4  5～50 50～100 1.1  94  315
ЮВФ-250М-4 55  75  101  350,1  3～50 50～100 1.1  96  385
YVF-280S-4 75  100  132,3  477,7  3～50 50～100 1,0  99  515
ЮВФ -280М-4 90  120  157,4  572,9  3～50 50～100 1,0  99  580
ЮВФ-315С-4 110  150  191,4  700,2  3～50 50～100 1,0  105  880
ЮВФ-315М-4 132  175  227,6  840,3  3～50 50～100 1,0  105  980
YVF-315L1-4 160  220  274,2  1018,5  3～50 50～100 1,0  109  1040
YVF-315L2-4 200  270  341,6  1273,2  3～50 50～100 0,9  109  1120
ЮВФ-355М-4 250  340  421,2  1591,5  3～50 50～100 0,9  112  1730
ЮВФ -355Л-4 315  430  530,7  2005.3  3～50 50～100 0,9  112  1890 год
YVF-4001-4 355  480  598,1  2259,9  3～50 50～100 0,9  116  2840
ЮВФ-4002-4 400  550  673,9  2546,4  3 ИЗ НИХ～50 50～100 0,9  116  2980
YVF-4003-4 450  600  758,1  2864,7  3～50 50～100 0,9  116  3060
YVF-4004-4 500  680  842,3  3183,0  3～50 50～100 0,9  116  3310
ЮВФ -4005-4 560  760  943,4  3565,0  3～50 50～100 0,9  116  3460

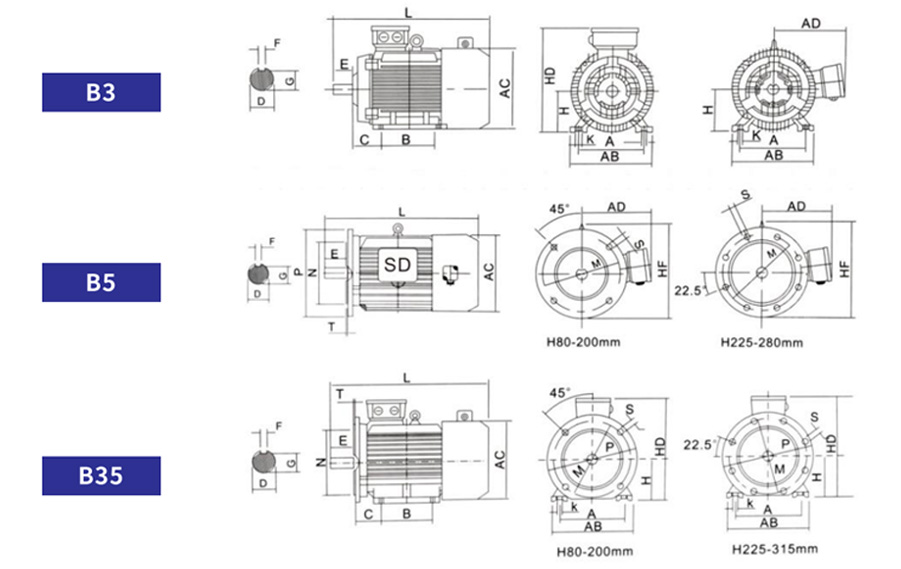

ЮВФ Монтажные размеры

Рамка Монтаж размеры Общий размеры
А Б С Д   Е Ф Г Х М Н ПП С   Т К АБ АС ОБЪЯВЛЕНИЕ HD ВЧ  Л
80М 125  100  50  19    40  6  15.2  80  165  130  20Г 12  3,5  10  165  175  145  220  185  370
90-Е 140  100  56  24    50  8  20  90  165  130  200  12  3,5  10  180  195  155  250  195  380
90л 140  125  56  24    50  8  20  90  165  130  200  12  3,5  10  180  195  155  250  195  410
100л 160  140  63  28    60  8  24  110  215  180  250  15    4  12  205  215  180  270  245  465
112М 190  140  70  28    60  8  24  112  215  180  250  15    4  12  230  240  190  300  265  480
132С 216  140  89  38    80  10  33  132  265  230  300  15    4  12  270  275  210  345  315  530
132М 216  178  89  38    80  10  33  132  265  250  300  15    4  12  270  275  210  345  315  570
160М 254  210  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  660
160л 254  254  108  42  110  12  37  160  300  250  350  19    5  15  320  330  255  420  385  715
180М 279  241  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  775
180л 279  279  121  48  110  14  42,5  180  300  250  350  19    5  15  355  380  280  455  430  815
200л 318  305  133  55  110  16  49  200  350  300  400  19    5  19  395  420  305  505  480  850
225С 356  286  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  885
225М 356  311  149  60  140  18  53  225  400  350  450  19    5  19  435  470  335  560  535  915
250М 406  349  168  65  140  18  58  250  500  450  550  19    5  24  490  510  370  615  595  980
280-Е 457  368  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1085
280М 457  419  190  75  140  20  67,5  280  500  450  550  19    5  24  550  580  410  680  650  1135
315С 508  406  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1285
315М 508  457  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  / 1395
315Л 508  508  216  80  170  22  71  315  600  550  660  24    6  28  635  645  530  845  1395
