Электромагнитный тормозной трехфазный асинхронный двигатель YEJ

Дом / Продукция / Трехфазные асинхронные двигатели / Специальное применение Трехфазные двигатели / Электромагнитный тормозной трехфазный асинхронный двигатель YEJ

Электромагнитный тормозной трехфазный асинхронный двигатель YEJ

Электромагнитный тормозной трехфазный асинхронный двигатель YEJ — это промышленный двигатель, интегрированный с электромагнитной тормозной системой, отличающийся быстрым торможением, точным позиционированием, высокой эффективностью и надежной работой, широко используемый в подъемном оборудовании, конвейерах, упаковочном оборудовании, полиграфическом оборудовании и другом промышленном оборудовании, требующем частого пуска и остановки.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:No previous product ДАЛЕЕ:Трехфазный двигатель с частотно-регулируемым приводом YVF (VFD)
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики

Название продукта Электромагнитный тормозной трехфазный асинхронный двигатель YEJ
Тип двигателя Трехфазный асинхронный двигатель с электромагнитным тормозом
Тип структуры Полностью закрытый двигатель с вентиляторным охлаждением и беличьей клеткой
Тип тормоза Электромагнитный тормоз
Диапазон мощности 0,55 кВт-45 кВт
Размер рамки 80-225мм
Число полюсов 2 / 4 / 6 / 8 полюсов
Номинальное напряжение 380В
Частота 50Гц
Номинальная скорость 710-2960 об/мин
Эффективность 72,5%-92,3% (в зависимости от модели)
Коэффициент мощности 0,70-0,89 (в зависимости от модели)
Класс защиты IP55
Класс изоляции Ф
Температура окружающей среды -15℃ до 40℃
Высота ≤1000м
Статический тормозной момент 7,5 Н·м-450 Н·м
Время торможения без нагрузки 0,20с-0,45с
Мощность тормоза 50 Вт-200 Вт

Приложения
1. Подъемное оборудование:

Подъемная техника,Краны, Лифты,Оборудование для перемещения материалов

2. Транспортное оборудование:

Конвейерные системы,Трансферное оборудование,Логистическая техника

3. Упаковочное оборудование:

Упаковочные машины,Наполнительное оборудование,Сортировочное оборудование,Машины для производственных линий

4. Печатное оборудование:

Печатные машины,Оборудование для обработки бумаги,Оборудование для промышленного производства

5. Оборудование для пищевой промышленности:

Оборудование для пищевой промышленности,Смесительное оборудование,Оборудование для производственных линий

6. Механическое трансмиссионное оборудование:

Редукторы,Станочные инструменты,Оборудование промышленной автоматизации

Основные особенности
1. Интегрированная конструкция электромагнитного торможения

Трехфазный асинхронный двигатель с электромагнитным тормозом серии YEJ объединяет двигатель и электромагнитную тормозную систему, обеспечивая быструю остановку и точное позиционирование оборудования, требующего частого запуска и остановки.

Согласно техническим данным, диапазон мощности тормозов составляет 50 Вт–200 Вт в зависимости от модели двигателя, а тормозной момент варьируется от 7,5 Н·м до 450 Н·м, что позволяет удовлетворить различные требования оборудования к тормозному усилию.

2. Широкий диапазон мощности и несколько вариантов скорости

Электромагнитный тормозной индукционный двигатель YEJ обеспечивает несколько конфигураций мощности для различных применений промышленного оборудования.

На основании имеющихся спецификаций диапазон мощности двигателя составляет от 0,55 кВт до 45 кВт, доступны конфигурации с 2, 4, 6 и 8 полюсами. Диапазон номинальных скоростей составляет от 710 об/мин до 2960 об/мин, что позволяет клиентам выбирать подходящую производительность двигателя в соответствии с требованиями к скорости оборудования.

3. Надежная работа для частых приложений "старт-стоп"

Электромагнитные тормозные двигатели YEJ предназначены для машин, требующих многократного запуска, остановки и точного позиционирования.

Двигатель имеет полностью закрытую конструкцию с короткозамкнутым ротором и вентиляторным охлаждением. Доступны модели с классом защиты IP55, изоляцией класса F и условиями эксплуатации при температуре окружающей среды от -15℃ до 40℃ и высоте до 1000 м.

4. Стабильная производительность двигателя с высокоэффективными опциями

Электромагнитный тормозной трехфазный асинхронный двигатель YEJ обеспечивает стабильную выходную мощность промышленного оборудования.

Согласно техническим данным, КПД двигателя варьируется в зависимости от модели и составляет от 72,5% до 92,3% при номинальном напряжении 380 В и частоте 50 Гц, что подходит для различных промышленных приводов.

5. Подходит для промышленного оборудования, требующего точного торможения

Электромагнитный тормозной индукционный двигатель YEJ обычно используется в оборудовании, требующем быстрого торможения и позиционирования, включая подъемное оборудование, транспортное оборудование, упаковочное оборудование, печатное оборудование, пищевое оборудование и редукторы.

Интегрированная тормозная конструкция помогает производителям оборудования добиться более контролируемой эффективности остановки в приложениях, требующих частых рабочих циклов.

OEM / ODM-сервис

Мы предоставляем OEM и ODM решения для промышленных клиентов.

Варианты настройки включают в себя:

Технические характеристики двигателя

Конфигурация тормоза

Требования к напряжению

Требования к частоте

Дизайн таблички с названием

Требования к упаковке

Решения для конкретных приложений

Наша команда инженеров оказывает поддержку клиентам на всех этапах — от выбора продукции, тестирования образцов до массового производства.

Болевые точки клиентов решены
Клиентам необходимо оборудование для быстрой и точной остановки.

Решение:

Электромагнитная тормозная система обеспечивает быструю остановку и улучшает контроль позиционирования.

Клиентам необходимо снизить сложность оборудования.

Решение:

Интегрированная конструкция двигателя и тормоза снижает необходимость в отдельных тормозных компонентах.

Клиентам нужны надежные двигатели для частого запуска и остановки.

Решение:

Двигатели YEJ предназначены для промышленного применения, требующего повторяющихся рабочих циклов.


ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: Каково основное преимущество трехфазного асинхронного двигателя с электромагнитным тормозом YEJ?

Электромагнитный тормозной трехфазный асинхронный двигатель YEJ оснащен электромагнитной тормозной системой, что обеспечивает быструю остановку и точное позиционирование промышленного оборудования.

В2: Где используются электромагнитные тормозные двигатели YEJ?

Они широко используются в подъемном оборудовании, конвейерах, упаковочном оборудовании, печатных машинах, оборудовании для пищевой промышленности и системах автоматизации.

В3: Можете ли вы обеспечить OEM-настройку?

Да. Мы поддерживаем индивидуальные спецификации, таблички, требования к упаковке и производству.

В4: Могут ли двигатели YEJ поддерживать частый запуск и остановку?

Да. Двигатель предназначен для оборудования, требующего многократного запуска-остановки.

В5: Какая информация необходима для расчета стоимости?

Клиенты должны предоставить данные о мощности двигателя, напряжении, частоте, оборудовании для его применения и требованиях к торможению.

Технические данные-двигатель серии YEJ-2 полюса-380 В/50 Гц

Модель Оцененный Выход Полный Нагрузка Оцененный
Крутящий момент
  (Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Статический
торможение
крутящий момент		 Макс.торможение
  время в
 нет-лоад		 Бграбли
Власть
Скорость Вход
Текущий		 Эффективность ППцветок
Фактор
кВт HP РПМ Усилитель η% Косφ   Н.м Тст/Тн Тмакс/Тн Ист/Ин Н.м С В
YEJ-80M1-2 0,75  1  2825  1,81  75,0  0,84    2.54  2.2  2.3  6,5  7,5  0,20  50
ЙЕДЖ-80М2-2 1.1  1,5  2825  2.52  77,0  0,86    3.72  2.2  2.3  7,0  7,5  0,20  50
YEJ-90S-2 1,5  2  2840  3.44  78,0  0,85    5.04  2.2  2.3  7,0  15  0,20  60
YEJ-90L-2 2.2  3  2840  4,83  80,5  0,86    7.40  2.2  2.3  7,0  15  0,20  60
YEJ-100L-2 3  4  2870  6.39  82,0  0,87    9,98  2.2  2.3  7,0  30  0,20  80
ЙЕДЖ-112М-2 4  5,5  2880  8.17  85,5  0,87    13.30  2.2  2.3  7,0  40  0,25  110
YEJ-132S1-2 5,5  7,5  2900  11.1  85,5  0,88    18.10  2,0  2.3  7,0  75  0,25  130
YEJ-132S2-2 7,5  10  2900  15  86,2  0,88    24.70  2,0  2.3  7,0  75  0,25  130
YEJ-160M1-2 11  15  2930  21,8  87,2  0,88    35,90  2,0  2.3  7,0  150  0,35  150
YEJ-160M2-2 15  20  2930  29,4  88,2  0,88    48,90  2,0  2.2  7,0  150  0,35  150
YEJ-160L-2 18,5  25  2930  35,5  89,0  0,89    60.30  2,0  2.2  7,0  150  0,35  150
ЙЕ-180М-2 22  30  2940  42,2  89,0  0,89    71,50  2,0  2.2  7,0  200  0,35  150
ЙЕДЖ-200Л1-2 30  40  2950  56,9  90,0  0,89    97.10  2,0  2.2  7,0  300  0,45  200
ЙЕДЖ-200Л2-2 37  50  2950  69,8  90,5  0,89    119,8  2,0  2.2  7,0  300  0,45  200
ЙЕ-225М-2 45  60  2960  83,9  91,5  0,89    145,2  2,0  2.2  7,0  450  0,45  200

Технические данные-двигатель серии YEJ-4 полюса-380 В/50 Гц

Модель Оцененный Выход Полный Нагрузка Оцененный
Торк
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Статический
торможение
крутящий момент		 Макс.торможение
  время в
 без нагрузки		 Тормоз
Власть
Скорость Вход
Текущий		 Эффективность Власть
Фактор
кВт HP ОБ/МИН Усилитель η% Косφ Нм Тст/Тн Тмакс/Тн Ист/Ин Нм С в
YEJ-80M1-4 0,55  0,75  1390  1,51  73,0  0,76  3,78  2.4  2.3  6,0  7,5  0,20  50
YEJ-80M2-4 0,75  1  1390  2.01  74,5  0,76  5.15  2.3  2.3  6,0  7,5  0,20  50
YEJ-90S-4 1.1  1,5  1400  2,75  78,0  0,78  7.50  2.3  2.3  6,5  15  0,20  60
ЙЕ-90Л-4 1,5  2  1400  3,65  79,0  0,79  10.20  2.3  2.3  6,5  15  0,20  60
YEJ-100L1-4 2.2  3  1420  5.03  81,0  0,82  14.80  2.2  2.3  7,0  30  0,20  80
YEJ-100L2-4 3  4  1420  6,82  82,5  0,81  20.20  2.2  2.3  7,0  30  0,20  80
YEJ-112M-4 4  5,5  1440  8,77  84,5  0,82  26.50  2.2  2.3  7,0  40  0,25  110
YEJ-132S-4 5,5  7,5  1440  11,6  85,5  0,84  36,50  2.2  2.3  7,0  75  0,25  130
ЙЕДЖ-132М-4 7,5  10  1440  15,4  87,0  0,85  49,70  2.2  2.3  7,0  75  0,25  130
ЙЕДЖ-160М-4 11  15  1460  22,6  88,0  0,84  72.00  2.2  2.3  7,0  150  0,35  150
YEJ-160L-4 15  20  1460  30,3  88,5  0,85  98.10  2.2  2.2  7,0  150  0,35  150
ЙЕДЖ-180М-4 18,5  25  1465  35,9  91,0  0,86  120,6  2,0  2.2  7,0  200  0,35  150
YEJ-180L-4 22  30  1465  42,5  91,5  0,86  143,4  2,0  2.2  7,0  200  0,35  150
YEJ-200L-4 30  40  1470  56,8  92,2  0,87  194,9  2,0  2.2  7,0  300  0,45  200
YEJ-225S-4 37  50  1475  70,4  91,8  0,87  239,6  1,9  2.2  7,0  450  0,45  200
ЙЕ-225М-4 45  60  1475  84,2  92,3  0,88  291,4  1,9  2.2  7,0  450  0,45  200

Технические данные-двигатель серии YEJ-6 полюсов-380 В/50 Гц

Модель Оцененный Выход Полная загрузка Оцененный
Крутящий момент
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Статический
торможение
крутящий момент		 Макс.торможение
время в
нет-лоад		 Тормоз
ППцветок
Скорость Вход
Текущий		 Эффективность Власть
Фактор
кВт HP РПМ Усилитель н% Косφ Нм Тст/Тн Тмакс/Тн Ист/В Н.м С В
ЙЕДЖ-90С-6 0,75  1  910  2.25  72,5  0,70  7,87  2,0  2.2  5,5  15  0,20  60
YEJ-90L-6 1.1  1,5  910  3.16  73,5  0,72  11.50  2,0  2.2  5,5  15  0,20  60
YEJ-100L-6 1,5  2  930  3,97  77,5  0,74  15.40  2,0  2.2  6,0  30  0,20  80
ЙЕДЖ-112М-6 2.2  3  940  5.61  80,5  0,74  22.40  2,0  2.2  6,0  40  0,25  110
YEJ-132S-6 3  4  960  7.23  83,0  0,76  29,80  2,0  2.2  6,5  75  0,25  130
YEJ-132M1-6 4  5,5  960  9.4  84,0  0,77  39,80  2,0  2.2  6,5  75  0,25  130
ЙEJ-132M2-6 5,5  7,5  960  12,6  85,3  0,78  54,70  2,0  2,0  6,5  75  0,25  130
ЙЕДЖ-160М-6 7,5  10  970  17  86,0  0,78  73,80  2,0  2,0  6,5  150  0,35  150
YEJ-160L-6 11  15  970  24,6  87,0  0,78  108,3  2,0  2,0  6,5  150  0,35  150
YEJ-180L-6 15  20  970  31,4  89,5  0,81  147,7  1,8  2,0  6,5  200  0,35  150
YEJ-200L1-6 18,5  25  975  37,7  89,8  0,83  181,2  1,8  2,0  6,5  300  0,45  200
YEJ-200L2-6 22  30  975  44,6  90,2  0,83  215,5  1,8  2,0  6,5  300  0,45  200
ЙЕДЖ-225М-6 30  40  980  59,5  90,2  0,85  292,3  1.7  2,0  6,5  450  0,45  200

Технические данные-двигатель серии YEJ-8 полюсов-380 В/50 Гц

Режимл Оцененный Выход Полная загрузка Оцененный
Торк
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Статический
торможение
крутящий момент		 Макс.торможение
время в
нет-лоад		 Бграбли
ППцветок
Скорость Вход
Текущий		 Эффективность ППцветок
Фактер
кВт HP РПМ Усилитель η% Сосо Нм Тст/Тн Тмакс/Тн I-й/В Н.м С в
YEJ-132S-8 2.2  3  710  5,87  80,2  0,71  29.60  2,0  2,0  5,5  75  0,25  130
ЙЕДЖ-132М-8 3  4  710  7,72  82,0  0,72  40.40  2,0  2,0  5,5  75  0,25  130
YEJ-160M1-8 4  5,5  720  9,9  84,0  0,73  53.10  2,0  2,0  6,0  150  0,35  150
YEJ-160M2-8 5,5  7,5  720  13.3  85,0  0,74  73.00  2,0  2,0  6,0  150  0,35  150
YEJ-160L-8 7,5  10  720  17,7  86,0  0,75  99,50  2,0  2,0  5,5  150  0,35  150
YEJ-180L-8 11  15  730  24,8  87,5  0,77  143,9  1.7  2,0  6,0  200  0,35  150
ЙЕДЖ-200Л-8 15  20  730  34.1  88,0  0,76  196,2  1,8  2,0  6,0  300  0,45  200
ЙЕДЖ-225С-8 18,5  25  730  41,3  89,5  0,76  242,0  1.7  2,0  6,0  450  0,45  200
ЙЕДЖ-225М-8 22  30  730  47,6  90,0  0,78  287,8  1,8  2,0  6,0  450  0,45  200

ТЕХНИЧЕСКИЕ ДАННЫЕ ТОРМОЗА

Рамка Гладить от к Арматуповторно(мм) Нет-лоад торможение Тиме

Бсгребание Торкве(Нм)

 Возбуждение Вольтаге Бграбли Возбуждение Поур(В)
YEJ2-80 1,0  0,20  7,5  99  50
YEJ2-90 1,0  0,20  15  99  60
YEJ2-100 1,0  0,20  30  99  80
YEJ2-112 1,0  0,25  40  170  110
YEJ2-132 1.2  0,25  75  170  130
YEJ2-160 1.2  0,35  150  170  150
YEJ2-180 1.2  0,35  200  170  150
YEJ2-200 1,5  0,45  300  170  200
YEJ2-225 1,5  0,45  450  170  200

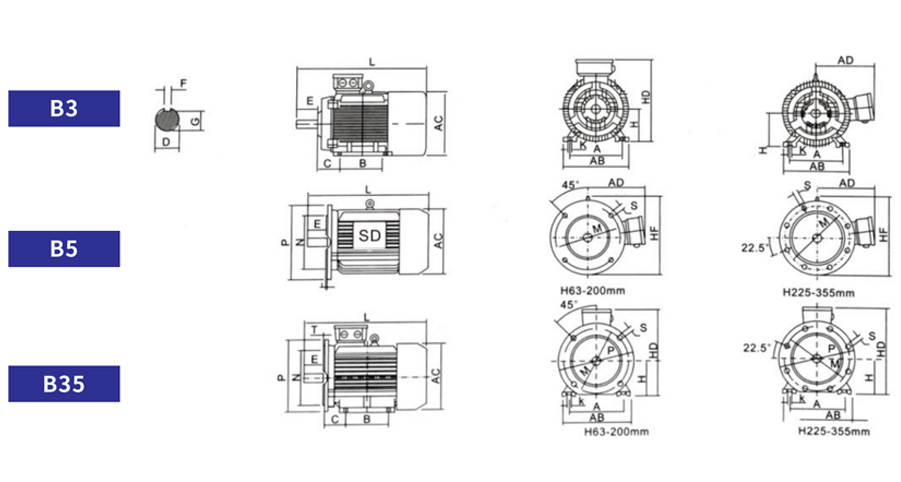

ЙЕДЖ Монтажные размеры

Рамка Полюс Монтаж калибровка/Общий провисание
ХАСТ Б С Д Е Ф Г Х КВ М Н ПП С Т АБ АС ОБЪЯВЛЕНИЕ HD ВЧ  Л
80  2.4  125  100  50  19  40  6  15,5  80  10  165  130  200  12  3,5  165  175  150  175  185  390
90-Е 2.4.6 140  100  56  24  50  8  20  90  10  165  130  200  12  3,5  180  195  160  195  195  420
90л 2.4.6.8 140  125  56  24  50  8  20  90  10  165  130  200  12  3,5  180  195  160  195  195  445
100л 2.4.6.8 160  140  63  28  60  8  24  100  12  215  180  250  15  4  205  215  180  245  245  480
112М 2.4.6.8 190  140  70  28  60  8  24  112  12  215  180  250  15  4  245  240  190  265  265  510
132С 2.4.6.8 216  140  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  585
132М 2.4.6.8 216  178  89  38  80  10  33  132  12  265  230  300  15  4  280  275  210  315  315  625
160М 2.4.6.8 254  210  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  720
160л 2.4.6.8 254  254  108  42  110  12  37  160  15  300  250  350  19  5  330  335  265  385  385  765
180М 2.4.6.8 279  241  121  48  110  14  42,5  180  15  300  250  350  19  5  335  380  285  460  430  825
180л 2.4.6.8 279  279  121  48  110  14  42,5  180  15  300  250  350  19  5  355  380  285  460  430  875
200л 2.4.6.8 318  305  133  55  110  16  49  200  19  350  300  400  19  5  395  420  315  475  480  900
225С 2.4.6.8 356  286  149  60  140  18  53  225  19  400  350  450  19  5  435  475  345  530  535  1000
225М 2
4.6.8		 356  311  149  5560  110140  1618  5953  225  19  400  350  450  19  4  435  475  345  530  535

1000
1300

Рекомендуемые продукты

Управляя миром, создавая будущее
О Лиюане

Компания Taizhou Liyuan Motor Co., Ltd., расположенная в Тайчжоу, провинция Чжэцзян – производственный центр Китая–, является сертифицированным технологическим предприятием с дополнительными производственными мощностями в Шанхае и Луане.

Мы специализируемся на девяти сериях двигателей: высокоэффективные двигатели IE3/IE4, двигатели YE3/YE4 с алюминиевым корпусом, тормозные двигатели YEJ, двигатели с переменной частотой YVF, взрывозащищенные двигатели YB, многоскоростные двигатели YD/YDT и двигатели с регулировкой скорости YCT. Наша продукция мощностью от 0,55 кВт до 315 кВт предназначена для строительной, горнодобывающей, портовой техники, насосов, вентиляторов и редукторов.

Имея офисы продаж во всех крупных столицах провинций, мы оказываем послепродажную поддержку по всей стране. Руководствуясь нашей философией — “Рынок не знает границ, а честность ведет к успеху” — мы стремимся к инновациям и долгосрочному партнерству с нашими клиентами.

Taizhou Liyuan Motor Co., Ltd. Подробнее о нас Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    годы

    Опыт работы в отрасли

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Площадь завода (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Количество сотрудников

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Годовая стоимость экспорта

Почетная грамота
Новости
