YE4 — трёхфазный асинхронный двигатель низкого напряжения, закрытого обдуваемого исполнения (TEFC)

Сверхвысокоэффективный трехфазный асинхронный двигатель YE4 — это высокоэффективный промышленный двигатель, предназначенный для промышленного оборудования. Он имеет полностью закрытую конструкцию с вентиляторным охлаждением (TEFC) и конструкцию ротора с короткозамкнутой клеткой. Благодаря высокой эффективности, стабильной работе и стандартным монтажным размерам он широко используется в станках, насосах, сельскохозяйственной технике и другом промышленном оборудовании.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:YE3 — трёхфазный асинхронный двигатель повышенной энергоэффективности СЛЕДУЮЩАЯ:YS — трёхфазный асинхронный двигатель в алюминиевом корпусе с высокой эффективностью
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики

Название продукта YE4 Сверхвысокоэффективный трехфазный асинхронный двигатель
Тип двигателя Трехфазный асинхронный двигатель
Класс эффективности ЙЕ4
Метод охлаждения Полностью закрытый вентилятор с охлаждением (TEFC)
Тип ротора Ротор с беличьей клеткой
Стандарт GB/T 28575-2020/IEC 60034-30
Размер рамки 80-355мм
Диапазон мощности 0,75 кВт-315 кВт
Номинальное напряжение 380 В (Другие напряжения доступны по отдельному соглашению)
Частота 50 Гц / 60 Гц
Класс защиты IP55
Класс изоляции Класс F
Тип обязанности С1
Высота установки ≤1000м
Температура окружающей среды ≤40℃


Приложения
Сверхвысокоэффективные трехфазные асинхронные двигатели YE4 в основном используются в промышленном оборудовании, требующем непрерывного и надежного электропитания.
1. Промышленные насосы: Насосы для водоснабжения,Промышленные циркуляционные насосы,Насосы для систем охлаждения,Насосы для очистки сточных вод
2. Вентиляторы и вентиляционное оборудование: Промышленные вентиляционные системы, Вытяжные вентиляторы, Охлаждающие вентиляторы, Воздухообрабатывающее оборудование
3. Компрессоры: Воздушные компрессоры,Промышленные газовые компрессоры,Холодильные компрессорные системы
4. Станки: Станки с ЧПУ,Оборудование для обработки металлов,Шлифовальные станки
5. Сельскохозяйственная техника: Оборудование для переработки зерна,Сельскохозяйственная производственная техника,Системы орошения
6. Оборудование для пищевой промышленности: смесительное оборудование,транспортные системы,технологическое оборудование

Основные особенности
Высокая эффективность энергосбережения

Сверхвысокоэффективный трехфазный асинхронный двигатель YE4 разработан в соответствии с требованиями энергоэффективности GB 18613-2020. Двигатель обеспечивает высокую эффективность, что помогает снизить потребление энергии при длительной промышленной эксплуатации.

Структура клетки для белок TEFC

 Сверхвысокоэффективный асинхронный двигатель YE4 имеет полностью закрытую конструкцию с вентиляторным охлаждением (TEFC) и конструкцию ротора с короткозамкнутой клеткой. Такая конструкция помогает улучшить защиту двигателя и обеспечивает стабильную работу в промышленных условиях.

Проектирование непрерывной работы

Сверхвысокоэффективный асинхронный двигатель YE4 использует рабочий тип S1, который подходит для непрерывной работы в номинальных рабочих условиях и обеспечивает стабильную выходную мощность для промышленного оборудования.

Стандартизированные спецификации

Сверхвысокоэффективный трехфазный асинхронный двигатель YE4 доступен с размерами рамы от 80 до 355 мм и диапазоном мощности от 0,55 кВт до 315 кВт. Двигатель доступен с номинальным напряжением 380 В, другие варианты напряжения доступны по отдельному соглашению, и поддерживает требования к частоте 50 Гц или 60 Гц.

Широкое промышленное применение

Трехфазный асинхронный двигатель YE4 широко используется в станках, насосах, вентиляторах, компрессорах, транспортном оборудовании, смесительном оборудовании, печатном оборудовании, сельскохозяйственной технике, оборудовании для пищевой промышленности и других промышленных применениях.

Возможность OEM / ODM
Мы предоставляем услуги OEM и ODM в соответствии с требованиями клиентов.
Варианты настройки включают в себя:
Технические характеристики двигателя
Требования к напряжению и частоте
Маркировка продукции
Дизайн упаковки
Настройка внешнего вида
Решения для конкретных приложений
Наша команда инженеров может оказать поддержку клиентам на всех этапах — от выбора продукции до массового производства.

Решаемые проблемы клиентов
Проблема 1: заказчикам требуются двигатели с более низким энергопотреблением. Решение: высокоэффективные двигатели YE4 позволяют снизить потери энергии при длительной эксплуатации.
Проблема 2: дистрибьюторы нуждаются в надёжных поставщиках. Решение: прямое заводское производство обеспечивает стабильные оптовые поставки.
Проблема 3: производителям оборудования необходимы двигатели с индивидуальными параметрами.
Решение: услуги OEM/ODM позволяют адаптировать продукцию под различные требования оборудования.

Целевая аудитория / фильтрация конечных клиентов
Данная продукция предназначена в первую очередь для:
✓ производителей промышленного оборудования
✓ дистрибьюторов электродвигателей
✓ оптовых поставщиков электротехнической продукции
✓ инжиниринговых компаний
✓ OEM-поставщиков оборудования.
Не рекомендуется для:
✘ частных домашних пользователей
✘ мелких ремонтных закупок
✘ розничных заказов на одну единицу.


ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: Для каких применений подходит сверхвысокоэффективный трехфазный асинхронный двигатель YE4?
Двигатели YE4 подходят для промышленного оборудования, такого как насосы, вентиляторы, компрессоры, станки и производственное оборудование.

В2: Можете ли вы предоставить OEM-сервис?
Да. Мы поддерживаем индивидуальные спецификации, этикетки, упаковку и производственные требования.

В3: В чем разница между двигателями YE4 и стандартными двигателями?
Двигатели YE4 ориентированы на более высокую эффективность и меньшие потери энергии во время работы.

В4: Каков минимальный объем заказа?
Минимальный заказ зависит от технических характеристик двигателя и требований к настройке.

В5: Можете ли вы предоставить различные варианты напряжения?
Да. Другие требования к напряжению могут быть обсуждены в соответствии с заявками заказчика.

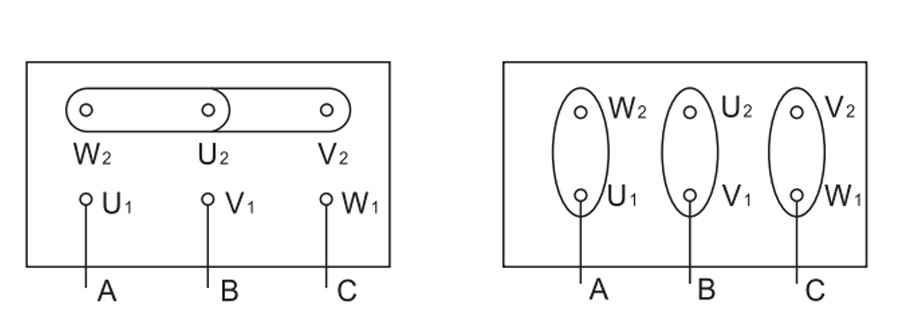

Для двигателей мощностью 3 кВт и ниже используется соединение «звезда» (Y), для двигателей мощностью более 4 кВт — соединение «треугольник» (△). Конкретное подключение проводки показано на рисунке ниже:

Технические данные

Тип Мощность кВт Номинальный ток А Скорость вращения об/мин Эфф.% Коэф. мощности (cos φ) Момент, Н·м Tпуск/Tн Iпуск/Iн Tмакс/Tн Уровень шума, дБ(А)
Синхронная скорость 3000 об/мин
YE4-80M1-2 0,75  1.6  2895  83,5  0,83  2.47  2.2  8,5  2.3  62
YE4-80M2-2 1.1  2.4  2890  85,2  0,83  3.63  2.2  8,5  2.3  62
YE4-90S-2 1,5  3.1  2880  86,5  0,85  4,97  2.2  9,0  2.3  67
YE4-90L-2 2.2  4.4  2880  88,0  0,86  7.30  2.2  9,0  2.3  67
YE4-100L-2 3  5.9  2905  89,1  0,87  9,86  2.2  9,5  2.3  74
Е4-112М-2 4  7,7  2920  90,0  0,88  13.1  2.2  9,5  2.3  77
YE4-132S1-2 5,5  10.4  2945  90,9  0,88  17,8  2,0  9,5  2.3  79
YE4-132S2-2 7,5  14,0  2940  91,7  0,89  24,4  2,0  9,5  2.3  79
YE4-160M1-2 11  20,3  2965  92,6  0,89  35,4  2,0  9,5  2.3  81
YE4-160M2-2 15  27,5  2965  93,3  0,89  48,3  2,0  9,5  2.3  81
YE4-160L-2 18,5  33,7  2965  93,7  0,89  59,6  2,0  9,5  2.3  81
Е4-180М-2 22  40,0  2970  94,0  0,89  70,7  2,0  9,5  2.3  83
YE4-200L1-2 30  54,2  2965  94,5  0,89  96,6  2,0  9,0  2.3  84
YE4-200L2-2 37  66,6  2965  94,8  0,89  119  2,0  9,0  2.3  84
Е4-225М-2 45  80,9  2970  95,0  0,89  145  2,0  9,0  2.3  86
Е4-250М-2 55  98,5  2980  95,3  0,89  176  2,0  9,0  2.3  89
YE4-280S-2 75  134  2975  95,6  0,89  241  1,8  8,5  2.3  91
Е4-280М-2 90  160  2975  95,8  0,89  289  1,8  8,5  2.3  91
YE4-315S-2 110  196  2985  96,0  0,89  352  1,8  8,5  2.3  92
Е4-315М-2 132  234  2985  96,2  0,89  422  1,8  8,5  2.3  92
YE4-315L1-2 160  284  2985  96,3  0,89  512  1,8  8,5  2.2  92
YE4-315L2-2 200  354  2985  96,5  0,89  640  1,8  8,5  2.2  92
Е4-355М-2 250  433  2985  96,5  0,91  800  1.6  8,5  2.2  97
YE4-355L-2 315  545  2985  96,5  0,91  1008  1.6  8,5  2.2  97

Тип Мощность кВт Номинальный ток А Скорость вращения об/мин Эфф.% ПФ Нм Тст/ТН Ист/В Тмакс/ТН дБ(А)
Синхронная скорость 1500 об/мин
YE4-80M1-4 0,55  13.4  1440  83,9  0,74  3,65  2.4  6.6  2.3  56
YE4-80M2-4 0,75  1,8  1440  85,7  0,74  4,97  2.3  8,5  2.3  56
YE4-90S-4 1.1  2.6  1445  87,2  0,75  7.27  2.3  8,5  2.3  59
YE4-90L-4 1,5  3.4  1445  88,2  0,76  9,91  2.3  9,0  2.3  59
YE4-100L1-4 2.2  4.7  1450  89,5  0,79  14,5  2.3  9,0  2.3  64
YE4-100L2-4 3  6.3  1450  90,4  0,80  19,8  2.3  9,5  2.3  64
Е4-112М-4 4  8.3  1460  91,1  0,80  26,2  2.3  9,5  2.3  65
YE4-132S-4 5,5  11.4  1475  91,9  0,80  35,6  2,0  9,5  2.3  71
Е4-132М-4 7,5  15.2  1470  92,6  0,81  48,7  2,0  9,5  2.3  71
Е4-160М-4 11  21,6  1470  93,3  0,83  71,5  2,0  9,5  2.3  73
YE4-160L-4 15  28,9  1470  93,9  0,84  97,4  2,0  9,5  2.3  73
Е4-180М-4 18,5  35.1  1475  94,2  0,85  120  2,0  9,5  2.3  76
YE4-180L-4 22  41,6  1475  94,5  0,85  142  2,0  9,5  2.3  76
YE4-200L-4 30  56,5  1485  94,9  0,85  193  2,0  9,0  2.3  76
YE4-225S-4 37  69,5  1490  95,2  0,85  237  2,0  9,0  2.3  78
Е4-225М-4 45  84,3  1485  95,4  0,85  289  2,0  9,0  2.3  78
Е4-250М-4 55  102  1485  95,7  0,86  354  2,0  9,0  2.3  79
YE4-280S-4 75  136  1490  96,0  0,87  481  2,0  8,5  2.3  80
Е4-280М-4 90  162  1490  96,1  0,88  577  2,0  8,5  2.3  80
YE4-315S-4 110  195  1490  96,3  0,89  705  1,8  8,5  2.2  88
Е4-315М-4 132  234  1490  96,4  0,89  846  1,8  8,5  2.2  88
YE4-315L1-4 160  280  1490  96,6  0,90  1026  1,8  8,5  2.2  88
YE4-315L2-4 200  349  1490  96,7  0,90  1282  1,8  8,5  2.2  88
Е4-355М-4 250  436  1495  96,7  0,90  1597  1,8  8,5  2.2  92
YE4-355L-4 315  550  1490  96,7  0,90  2019  1,8  8,5  2.2  92

Тип Мощность кВт Номинальный ток А Скорость вращения об/мин Эфф.% ПФ Нм Тст/ТН Ист/В Тмакс/ТН дБ(А)
Синхронная скорость 1000 р/мв
Е4-80М1-6 0,37  1.1  940  78,0  0,68  3,76  1,9  6,0  2.1  54
YE4-80M2-6 0,55  1,5  940  80,9  0,68  5,59  1,9  6,0  2.1  54
YE4-90S-6 0,75  2,0  950  82,7  0,70  7,54  2.1  7,5  2.1  57
YE4-90L-6 1.1  2.8  950  84,5  0,70  11.1  2.1  7,5  2.1  57
YE4-100L-6 1,5  3.7  960  85,9  0,71  14,9  2.1  7,5  2.1  61
Е4-112М-6 2.2  5.4  975  87,4  0,71  21,5  2.1  7,5  2.1  65
YE4-132S-6 3  7.2  985  88,6  0,71  29.1  2,0  7,5  2.1  69
Е4-132М1-6 4  9.4  985  89,5  0,72  38,8  2,0  8,0  2.1  69
YE4-132M2-6 5,5  12,8  980  90,5  0,72  53,6  2,0  8,0  2.1  69
Е4-160М-6 7,5  16,4  980  91,3  0,76  73,1  2,0  8,0  2.1  73
YE4-160L-6 11  23,5  980  92,3  0,77  107  2,0  8,5  2.1  73
YE4-180L-6 15  30,7  990  92,9  0,80  145  2,0  8,5  2.1  73
YE4-200L1-6 18,5  37,6  990  93,4  0,80  178  2,0  8,5  2.1  73
YE4-200L2-6 22  44,0  990  93,7  0,81  212  2,0  8,5  2.1  73
Е4-225М-6 30  59,0  990  94,2  0,82  289  2,0  8.3  2.1  74
Е4-250М-6 37  71,7  990  94,5  0,83  357  2,0  8.3  2.1  76
YE4-280S-6 45  86,9  990  94,8  0,83  434  2,0  8,5  2,0  78
Е4-280М-6 55  105  990  95,1  0,84  531  2,0  8,5  2,0  78
YE4-315S-6 75  142  990  95,4  0,84  723  1.6  8,0  2,0  83
Е4-315М-6 90  168  990  95,6  0,85  868  1.6  8,0  2,0  83
YE4-315L1-6 110  205  990  95,8  0,85  1061  1.6  8,0  2,0  83
YE4-315L2-6 132  243  990  96,0  0,86  1273  1.6  8,0  2,0  83
YE4-315L3-6 160  294  990  96,2  0,86  1543  1.6  8,0  2,0  83
YE4-355M2-6 200  367  995  96,3  0,86  1920 год  1.6  8,0  2,0  85
YE4-355L-6 250  458  995  96,5  0,86  2399  1.6  8,0  2,0  85

Тип Мощность кВт Номинальный ток А Скорость вращения об/мин
Эфф.%		 ПФ Нм Тст/ТН Ист/В Тмакс/ТН дБ(А)
Синхронная скорость 750 об/мин
YE4-90S-8 0,37  1.3  695  74,3  0,60  5.08  1,8  6.2  1,9  56
YE4-90L-8 0,55  1,8  695  77,0  0,61  7,56  1,8  5,9  2,0  56
YE4-100L1-8 0,75  2.2  705  78,4  0,66  10.2  2,0  7,0  2,0  59
YE4-100L2-8 1.1  3.1  705  80,8  0,67  14,9  2,0  7,0  2,0  59
YE4-112M-8 1,5  4.0  710  82,6  0,69  20.2  2,0  7,0  2,0  61
YE4-132S-8 2.2  5.7  730  84,5  0,70  28,8  1,8  7,5  2,0  64
Е4-132М-8 3  7,6  730  85,9  0,70  39,2  1,8  7,8  2,0  64
YE4-160M1-8 4  9,8  730  87,1  0,71  52,3  1,8  7,9  2,0  68
YE4-160M2-8 5,5  13.1  730  88,3  0,72  72,0  1,8  8.1  2,0  68
YE4-160L-8 7,5  17.2  730  89,3  0,74  98,1  1,8  7,8  2,0  68
YE4-180L-8 11  25,0  735  90,4  0,74  143  1,8  7,9  2,0  70
YE4-200L-8 15  33,3  735  91,2  0,75  195  1,8  8,0  2,0  73
YE4-225S-8 18,5  40,9  735  91,7  0,75  240  1,8  8.1  2,0  73
Е4-225М-8 22  47,8  735  92,1  0,76  286  1,8  8.3  2,0  73
Е4-250М-8 30  63,9  740  92,7  0,77  387  1,8  7,9  2,0  75
YE4-280S-8 37  77,4  740  93,1  0,78  478  1,8  7,9  2,0  76
Е4-280М-8 45  93,8  740  93,4  0,78  581  1,8  7,9  2,0  76
YE4-315S-8 55  111  750  93,7  0,80  700  1.6  8.2  2,0  82
Е4-315М-8 75  151  750  94,2  0,80  955  1.6  7,6  2,0  82
YE4-315L1-8 90  179  750  94,4  0,81  1146  1.6  7,7  2,0  82
YE4-315L2-8 110  218  750  94,7  0,81  1401  1.6  7,7  2,0  82
YE4-355M1-8 132  260  750  94,9  0,81  1681  1.6  7,7  2,0  89
YE4-355M2-8 160  312  750  95,1  0,82  2037  1.6  7,7  2,0  89
YE4-355L-8 200  388  750  95,4  0,82  2547  1.6  7,8  2,0  89

Монтажные размеры YE3/YE4

рамка
размер		 фланец
размер		 полюса Монтажные размеры Отверстия для фланцев Контурные размеры
А А2 Б С Д Е Ф Г Х К М Н ПП Р С Т АБ АС ОБЪЯВЛЕНИЕ HD Л
63М ФФ115 2.4  100I 50  80  40  11  23  4  8,5  63  7  115  95  140  0  10  3  4  135  130  70  180  240
71М ФФ130 2.4.6 112  56  92  45  14  30  5  11  71  130  110  160  150  145  80  195  270
80М ФФ165 2.4.6.8 125  62,5  100  50  19  40  6  15,5  80  10  165  130  200  12  3,5  165  175I 145  220  305
90-Е 140  70  100  56  24  50  8  20  90  180  195  155  250  360
90л 125  390
100л ФФ215 160  80  140  63  28  60  24  100  12  215  180  250  14,5  4  205  215  180  270  435
112М 190I 95  140  70  112  230  240  190  300  470
132С ФФ265 216  108  140  89  38  80  10  33  132  265  230  300  270  275  210  345  510
132М 178  560
160М ФФ300 254  127  210  108  42  110  12  37  160  14,5  300  250  350  18,5  5  320  330  255  420  670
160л 254  700
180М 279  139,5  241  121  48  14  42,5  180  355  380  280  455  740
180л 279  790
200л ФФ350 318  159  305  133  55  16  49  200  18,5  350  300  400  395  420  305  505  790
225С ФФ400 4.8  356  178  286  149[ 60  140  18  53  225  400  350  450  8  435  470  335  560  830
225М 2  311  55  110  16  49  825
4.6.8 60  140  18  53  855
250М 500 франков 2  406  203  349  168  250  24  500  450  550  490  510  370  615  935
4.6.8 65  58  935
280-Е 2  457  228,5  368  190- 280  550  580|4 10  680  995
4.6.8 75  20  67,5  995
280М 2  419  65  18  58  1045
4.6.8 75  20  67,5  1045
315С ФФ600 2  508  254  406  216  65  18  58  315  28  600  550  660  24  6  635  645  490  800  1180
4.6.8.10 80  170  22  71  1225
315М 2  457  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
315Л 2  508  65  140  18  58  1290
4.6.8.10 80  170  22  71  1335
355М ФФ740 2  610  305  560  254  75  140  20  67,5  355  740  680  800  730  710  555  910  1500
4.6.8.10 95  170  25  86  1550
355Л 2  630  75  140  20  67,5  1500
4.6.8.10 95  170  25  86  1550

Рекомендуемые продукты

Управляя миром, создавая будущее
О Лиюане

Taizhou Liyuan Motor Co., Ltd. базируется в городе Тайчжоу провинции Чжэцзян — промышленном центре Китая. Компания является сертифицированным высокотехнологичным предприятием и имеет дополнительные производственные мощности в Шанхае и городе Луань.

Специализация компании охватывает девять серий электродвигателей: высокоэффективные двигатели классов IE3/IE4; двигатели в алюминиевом корпусе серий YE3/YE4; двигатели с электромагнитным тормозом серии YEJ; частотно-регулируемые двигатели серии YVF; взрывозащищённые двигатели серии YB; многоскоростные двигатели серий YD/YDT; регуляторы частоты вращения серии YCT.

Диапазон мощности — от 0,55 до 315 кВт. Продукция применяется в строительной отрасли, горнодобывающей промышленности, портовом машиностроении, насосном оборудовании, вентиляционных системах и редукторных установках.

Торговые представительства компании работают во всех крупных провинциальных центрах, что обеспечивает послепродажное обслуживание на всей территории страны.

Taizhou Liyuan Motor Co., Ltd. руководствуется принципом: «Рынку нет границ, а успех строится на честности». Мы неизменно стремимся к внедрению инноваций и долгосрочному партнёрству с нашими заказчиками.

Taizhou Liyuan Motor Co., Ltd. Подробнее о нас Taizhou Liyuan Motor Co., Ltd.
  • Taizhou Liyuan Motor Co., Ltd.

    0+

    ЛЕТ

    Опыт работы в отрасли

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Площадь завода (㎡)

  • Taizhou Liyuan Motor Co., Ltd.

    0+

    Количество сотрудников

  • Taizhou Liyuan Motor Co., Ltd.

    0

    $

    Годовая стоимость экспорта

Почетная грамота
Новости
