Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом

Дом / Продукция / Трехфазные асинхронные двигатели / Стандартные трехфазные двигатели / Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом

Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом

Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом — это легкий промышленный двигатель с корпусом из алюминиевого сплава, высокой эффективностью, хорошим рассеиванием тепла и надежной работой, широко используемый в насосах, вентиляторах, компрессорах, станках и другом промышленном оборудовании.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:YE4 Низковольтный трехфазный асинхронный двигатель TEFC ДАЛЕЕ:MS Легкий алюминиевый каркасный трехфазный индукционный двигатель
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики

Название продукта Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом
Тип двигателя Трехфазный асинхронный двигатель
Материал корпуса Литой алюминиевый сплав
Тип рамы Алюминиевая рама
Совместимость установки Совместимость с размерами двигателей серии Y2
Стандарт эффективности GB 18613-2020 / Стандарт высокой эффективности IE3
Диапазон мощности 0,06 кВт - 7,5 кВт
Число полюсов 2 / 4 / 6 / 8 полюсов
Частота 50Гц
Номинальное напряжение 380 В / 400 В / 415 В
Эффективность 50,0% - 88,1%
Коэффициент мощности 0,61 - 0,88
Уровень шума 52-80 дБ(А)
Диапазон веса 2,8 кг - 40 кг
Номинальная скорость 650-2900 об/мин

Приложения
1. Насосное оборудование:

Водяные насосы,Промышленные циркуляционные насосы,Насосы системы охлаждения
2. Вентиляторное оборудование:

Промышленные вентиляторы,Вентиляционные системы,Оборудование для циркуляции воздуха,Охлаждающие вентиляторы

3. Компрессорное оборудование:

Воздушные компрессоры,Пневматическое оборудование,Промышленные системы подачи воздуха

4. Станки:

Оборудование с ЧПУ,Обрабатывающее оборудование,Механическое производственное оборудование

5. Оборудование производственной линии:

Сборочные линии,Конвейерные системы,Автоматизированное производственное оборудование

6. Общепромышленное машиностроение:

Текстильное оборудование,Упаковочное оборудование,Машины для переработки пищевых продуктов,Химическое оборудование

Основные особенности
1. Высокая эффективность и энергосбережение

Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом разработан в соответствии с требованиями энергоэффективности GB 18613-2020 и соответствует стандарту высокой эффективности IE3.

В зависимости от различных моделей двигателей КПД двигателей серии YS составляет от 50,0% до 88,1%, что обеспечивает эффективную выходную мощность для промышленного оборудования, требующего непрерывной работы.

2. Легкая конструкция корпуса из алюминиевого сплава

Высокоэффективный трехфазный асинхронный двигатель YS имеет литой корпус из алюминиевого сплава, включающий раму из алюминиевого сплава, торцевые щитки, клеммную коробку и съемные монтажные ножки.

Алюминиевая конструкция корпуса помогает снизить общий вес двигателя. Согласно имеющимся техническим данным, вес двигателя составляет от 2,8 кг до 40 кг, что делает его пригодным для применения в оборудовании, требующем легкой конструкции двигателя.

3. Гибкий диапазон мощности и варианты скорости

Трехфазные асинхронные двигатели YS с алюминиевым корпусом доступны в различных конфигурациях мощности и скорости для удовлетворения различных требований к оборудованию.

Текущий ассортимент продукции охватывает номинальную мощность от 0,06 кВт до 7,5 кВт с вариантами 2-полюсных, 4-полюсных, 6-полюсных и 8-полюсных устройств. Номинальная скорость составляет от 650 об/мин до 2900 об/мин, что позволяет клиентам выбирать подходящие характеристики двигателя в соответствии с требованиями конструкции оборудования.

4. Совместимость с монтажными размерами серии Y2

Установочные размеры и номинальная мощность двигателей YS спроектированы так, чтобы соответствовать размерам двигателей серии Y2, что помогает производителям оборудования интегрировать двигатели в существующие системы или заменять предыдущие решения двигателей без изменения общей структуры установки.

5. Стабильная работа промышленного оборудования

Трехфазные асинхронные двигатели с алюминиевым корпусом YS предназначены для промышленного применения, требующего надежной передачи мощности.

По техническим данным двигатели работают на частоте 50 Гц с доступными вариантами напряжения 380 В, 400 В и 415 В. Уровень шума колеблется от 52 дБ(А) до 80 дБ(А) в зависимости от модели двигателя, что делает их пригодными для применения в различном промышленном оборудовании, таком как насосы, вентиляторы, компрессоры и станки.


OEM / ODM-сервис

Мы предоставляем профессиональные OEM и ODM-решения для промышленных клиентов.

Варианты настройки включают в себя:

Требования к производительности двигателя

Характеристики мощности

Напряжение и частота

Дизайн таблички с названием

Требования к упаковке

Монтажные размеры

Решения для конкретных приложений

Наша команда оказывает поддержку клиентам на всех этапах: от выбора продукции, подтверждения образцов, тестирования до массового производства.


Болевые точки клиентов решены
Клиентам нужны энергоэффективные двигатели.

Решение:

Двигатели YS отвечают высоким требованиям эффективности и помогают снизить потребление энергии в промышленных приложениях.

Клиентам нужны легкие двигатели для интеграции оборудования.

Решение:

Конструкция алюминиевого корпуса снижает вес двигателя и упрощает установку.

Клиентам нужны двигатели со стабильной долгосрочной работой.

Решение:

Надежная конструкция и оптимизированный дизайн обеспечивают непрерывную промышленную эксплуатацию.

Клиентам необходимы сменные двигатели, совместимые с существующим оборудованием.

Решение:

Размеры установки двигателя YS соответствуют размерам двигателей серии Y2, что упрощает замену оборудования.


ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: Каковы преимущества двигателей YS с алюминиевым корпусом?

Двигатели YS имеют легкий алюминиевый корпус, высокую эффективность, хорошее рассеивание тепла, низкий уровень шума и надежную работу.

В2: Где обычно используются двигатели YS?

Они широко используются в насосах, вентиляторах, компрессорах, станках, производственных линиях и общепромышленном оборудовании.

В3: Можете ли вы обеспечить OEM-настройку?

Да. Мы поддерживаем индивидуальные спецификации, таблички, требования к упаковке и производству.

В4: Совместимы ли двигатели YS с двигателями серии Y2?

Размеры установки и номинальная мощность рассчитаны на совместимость с двигателями серии Y2.

В5: Какая информация необходима для расчета стоимости?

Заказчики должны предоставить мощность двигателя, напряжение, частоту, прикладное оборудование и технические требования.

Технические данные-алюминиевый-двигатель-2 полюса-50Гц

Режимл Оцененный Аутпут Полный Нагрузка Оцененный
Торк
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Шум Веситьт
Скорость Впомещать Текущий (Амп) Еэффективность Власть
Фактор
кВт HP ОБ/МИН 380В 400В 415В η% Косφ Нм Тст/Тн Тмакс/Тн Ист/Ин дБ(А) Кг
YS-56M1-2 0,09  0,12  2780  0,30  0,28  0,27  60,0  0,76  0,31  2.2  2.2  5,5  61  2.8
YS-56M2-2 0,12  0,16  2780  0,37  0,35  0,34  63,0  0,78  0,41  2.2  2.2  5,5  61  3.8
Ис-63М1-2 0,18  0,25  2780  0,53  0,50  0,48  65,0  0,80  0,62  2.2  2.2  5,5  61  4.8
YS-63M2-2 0,25  0,37  2780  0,69  0,66  0,63  68,0  0,81  0,86  2.2  2.2  5,5  61  5.2
Ис-71М1-2 0,37  0,5  2800  0,99  0,94  0,91  70,0  0,81  1.26  2.2  2.2  6.1  64  6
ys-71M2-2 0,55  0,75  2800  1.40  1.33  1.28  73,0  0,82  1,88  2.2  2.3  6.1  64  6,5
ys-80M1-2 0,75  1  2825  1,80  1,71  1,64  77,4  0,83  2.53  2.2  2.3  6.1  67  8,5
Ис-80М2-2 1.1  1,5  2825  2.53  2.40  2.32  79,6  0,84  3.71  2.2  2.3  7,0  67  9,5
Ис-90С-2 1,5  2  2840  3.34  3.17  3.06  81,3  0,84  5.03  2.2  2.3  7,0  72  12
Ис-90Л-2 2.2  3  2840  4.73  4.49  4.33  83,2  0,85  7.38  2.2  2.3  7,0  72  16
YS-100L-2 3  4  2870  6.19  5,88  5.67  84,6  0,87  9,96  2.2  2.3  7,5  76  20
YS-112M-2 4  5,5  2880  8.05  7,65  7.37  85,8  0,88  13.24  2.2  2.3  7,5  77  23
YS-132S1-2 5,5  7,5  2900  10,9  10.4  10,0  87,0  0,88  18.09  2.2  2.3  7,5  80  37
YS-132S2-2 7,5  10  2900  14,5  13,8  13.3  88,1  0,88  24,66  2.2  2.3  7,5  80  40

Технические данные-алюминиевый-двигатель-4-полюсный-50Гц

Модель Оцененный Выход Полная загрузка Оцененный
Крутящий момент
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Шум Вес
Скорость Вход Ток(Амп) Еэффективность Власть
Фактор
кВт HP ОБ/МИН 380В 400В 415В η% Косφ Нм Тст/Тн Тмакс/Тн Ист/Ин дБ(А) Кг
Ис-56М1-4 0,06  0,09  1350  0,27  0,25  0,25  50,0  0,68  0,42  2.1  2.2  4.4  52  2.8
Ис-56М2-4 0,09  0,12  1350  0,36  0,34  0,33  54,0  0,70  0,64  2.1  2.2  4.4  52  3.8
Ис-63М1-4 0,12  0,18  1350  0,44  0,42  0,41  57,0  0,72  0,85  2.1  2.2  4.4  52  4.8
Ис-63М2-4 0,18  0,25  1350  0,62  0,59  0,57  60,0  0,73  1.27  2.1  2.2  4.4  52  5.2
против-71М1-4 0,25  0,37  1380  0,79  0,75  0,72  65,0  0,74  1,73  2.1  2.2  5,5  55  6
против-71М2-4 0,37  0,50  1380  1.12  1.06  1.02  67,0  0,75  2,56  2.1  2.2  5.2  55  6,5
против-80М1-4 0,55  0,75  1390  1,57  1,49  1.44  71,0  0,75  3,78  2.4  2.3  5.2  58  8,5
Ис-80М2-4 0,75  1  1390  1,88  1,79  1,72  79,6  0,76  5.13  2.3  2.3  6,0  58  9
Ис-90С-4 1.1  1,5  1400  2,67  2.53  2.44  81,4  0,77  7.48  2.3  2.3  6,0  61  12
Ис-90Л-4 1,5  2  1400  3.53  3.35  3.23  82,8  0,78  10.20  2.3  2.3  6,0  61  15
Ys-100L1-4 2.2  3  1420  4,96  4.71  4.54  84,3  0,80  14,75  2.3  2.3  7,0  64  19
Ys-100L2-4 3  4  1420  6,58  6.25  6.03  85,5  0,81  20.12  2.3  2.3  7,0  64  22
YS-112M-4 4  5,5  1440  8,66  8.23  7,93  86,6  0,81  26,47  2.3  2.3  7,0  65  29
YS-132S-4 5,5  7,5  1440  11,6  11  10,6  87,7  0,82  36.40  2.3  2.3  7,0  71  38

Технические данные-алюминиевый-двигатель-6、8полюсный-50Гц

Модель Оцененный Аутпут Полный Нагрузка Оцененный
Крутящий момент
(Тн)		 Крутящий момент остановки / Номинальный крутящий момент Максимальный крутящий момент / Номинальный крутящий момент Ток заглохшего ротора / Номинальный ток Шум Веситьт
Скорость Вход Ток (Амп) Еэффективность Власть
Фактор
кВт HP ОБ/МИН 380В 400В 415В η% Косφ Нм Тст/Тн Тмакс/Тн Ист /Ин дБ(А) Кг
YS-71M1-6 0,18  0,25  860  0,74  0,70  0,68  56,0  0,66  2.00  1,9  2,0  4.0  52  6
Ис-71М2-6 0,25  0,37  860  0,95  0,90  0,87  59,0  0,68  2,78  1,9  2,0  4.0  52  6,5
YS-80M1-6 0,37  0,50  900  1.30  1.23  1.19  62,0  0,70  3,93  1,9  2,0  4.7  54  9
YS-80M2-6 0,55  0,75  900  1,79  1,70  1,64  65,0  0,72  5,84  1,9  2.1  4.7  54  10
Ис-90С-6 0,75  1  910  2.11  2.01  1,94  75,9  0,72  7,84  2,0  2.1  5,5  57  12
Ис-90Л-6 1.1  1,5  910  2,97  2,82  2.72  78,1  0,73  11.49  2,0  2.1  5,5  57  16
YS-100L-6 1,5  2  930  3,97  3,77  3.63  79,8  0,75  15.35  2,0  2.1  5,5  61  18
Ис-112М-6 2.2  3  940  5,68  5.39  5.20  81,8  0,76  22.28  2,0  2.1  6,5  65  23
Ис-132С-6 3  4  960  7.60  7.22  6,96  83,3  0,76  29,78  2.1  2.1  6,5  69  33
YS-80M1-8 0,18  0,25  650  0,88  0,84  0,80  51,0  0,61  2.64  1,8  1,9  3.3  52  9,5
YS-80M2-8 0,25  0,37  650  1.15  1.10  1.06  54,0  0,61  3,67  1,8  1,9  3.3  52  10,5
YS-90S-8 0,37  0,5  660  1,49  1.41  1.36  62,0  0,61  5.35  1,8  1,9  4.0  56  13
YS-90L-8 0,55  0,75  660  2.17  2.07  1,99  63,0  0,61  7,96  1,8  2,0  4.0  56  16
YS-100L1-8 0,75  1  690  2.40  2.28  2.19  71,0  0,67  10.38  1,8  2,0  4.0  59  20
YS-100L2-8 1.1  1,5  690  3.32  3.15  3.04  73,0  0,69  15.22  1,8  2,0  5,0  59  22
YS-112M-8 1,5  2  700  4.40  4.18  4.03  75,0  0,69  20.46  1,8  2,0  5,0  61  26
YS-132S-8 2.2  3  710  6.04  5,73  5.53  78,0  0,71  29,59  1,8  2,0  6,0  64  33

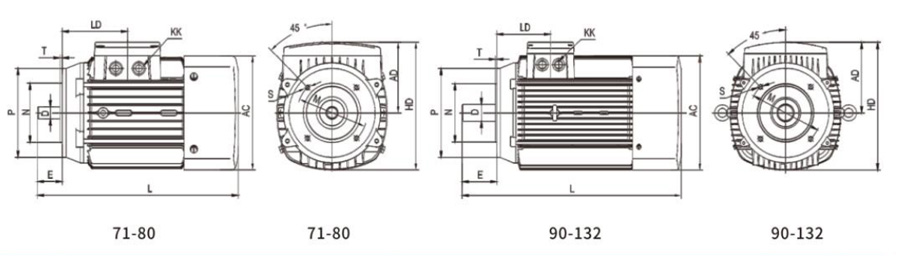

ЙС Монтажные размеры
В B14A/V18 H71-132

Размер рамки Монтаж размеры Общий размеры  ЛД Л
АС   ОБЪЯВЛЕНИЕ Д Е КК HD Л М Н ПП С Т
71  135    86  14  30  М16×1,5 155  250  85  70  105  М6 2,5   80  244,5
80  148    96  19  40  М20×1,5 170  295  100  80  120  М6 3   81  289
90  166    115  24  50  М25×1,5 196  350  115  95  140  М8 3   96  345
100  191    128  26  60  М25×1,5 222  385  130  110  160  М8 3,5   105  380
112  212    140  28  60  М25×1,5 245  415  130  110  160  М8 3,5   115  411,5
132  258    163  38  80  М25×1,5 290  510  165  130  200  М10 3,5   125  506

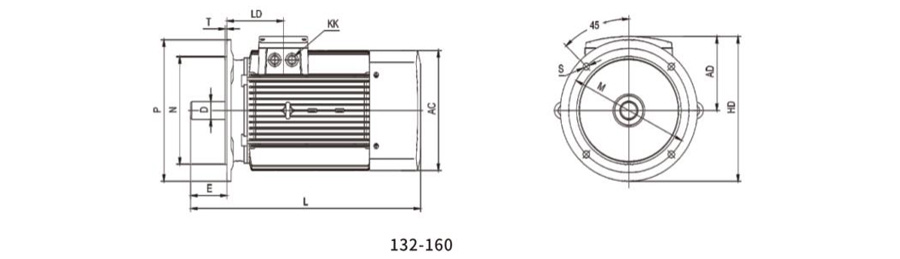

В B5/V1 H1132-160

рамка размер Монтаж размеры Общий размеры ЛД Л
АС ОБЪЯВЛЕНИЕ Д Е КК HD Л М Н ПП С Т
132  258  163  38  80  М25Х1,5 313  510  265  230  300  14,5  4  125  495
160  313  191  42    110  М25Х1,5 366  665  300  250  350  18,5  5  172  659
