MS Легкий алюминиевый каркасный трехфазный индукционный двигатель

Трехфазный асинхронный двигатель MS с легкой алюминиевой рамой — это компактный промышленный двигатель с легким алюминиевым корпусом, высокой эффективностью, хорошим рассеиванием тепла, низким уровнем шума и надежной работой, широко используемый в редукторах, воздушных компрессорах, насосах, упаковочном оборудовании и другом промышленном оборудовании.

Свяжитесь с нами Свяжитесь с нами
ПРЕДЫДУЩАЯ:Высокоэффективный трехфазный асинхронный двигатель YS с алюминиевым корпусом ДАЛЕЕ:Нет следующего товара
  • Описание
  • Технические характеристики
  • Монтажные размеры
  • Свяжитесь с нами

Технические характеристики

Название продукта Высокоэффективный трехфазный асинхронный двигатель MS с алюминиевым корпусом
Тип двигателя Трехфазный асинхронный двигатель
Материал корпуса Алюминиевый сплав
Размер рамки 63-160мм
Диапазон мощности 0,09 кВт-18,5 кВт
Тип монтажа В3 / В35 / В5
Класс защиты IP55
Класс изоляции Ф
Частота 50Гц
Номинальное напряжение 380В
Число полюсов 2/4/6/8 Полюса
Номинальная скорость 600-2930 об/мин
Эффективность 40%-90,3% (в зависимости от модели)
Коэффициент мощности 0,57-0,91 (в зависимости от модели)
Уровень шума 48-83дБ(А)

Приложения
1. Редукторное оборудование:

Редукторы,Системы трансмиссии,Механическое приводное оборудование,Машины для снижения скорости

2. Оборудование воздушного компрессора:

Малые воздушные компрессоры,Промышленные системы подачи воздуха,Пневматическое оборудование

3. Насосные системы:

Водяные насосы,масляные насосы,циркуляционные насосы, промышленное оборудование для обработки жидкостей

4. Оборудование производственной линии:

Сборочные линии,Конвейерные системы,Автоматизированное производственное оборудование

5. Упаковочное оборудование:

Упаковочные машины,Наполнительное оборудование,Обрабатывающее оборудование

6. Пищевое оборудование:

Оборудование для пищевой промышленности,Смесительное оборудование,Производственное оборудование

Основные особенности
1. Легкая конструкция корпуса из алюминиевого сплава

Высокоэффективный трехфазный асинхронный двигатель MS с алюминиевым корпусом имеет конструкцию корпуса из алюминиевого сплава со съемной конструкцией монтажной ножки. Алюминиевый корпус помогает снизить общий вес двигателя, одновременно улучшая характеристики рассеивания тепла и обеспечивая компактную конструкцию для промышленного оборудования.

Легкий трехфазный индукционный двигатель MS охватывает рамы размером от 63 мм до 160 мм с номинальной мощностью от 0,09 кВт до 18,5 кВт, обеспечивая гибкие решения в области двигателей для различных требований к оборудованию.

2. Широкий диапазон мощности с несколькими скоростными конфигурациями

Легкий трехфазный индукционный двигатель MS обеспечивает несколько вариантов мощности и скорости для удовлетворения различных требований к соответствию промышленного оборудования.

Согласно техническим данным, двигатель поддерживает 2-полюсную, 4-полюсную, 6-полюсную и 8-полюсную конфигурации с номинальными скоростями от 600 об/мин до 2930 об/мин. Это позволяет производителям оборудования выбирать подходящие характеристики двигателя на основе требуемой рабочей скорости и выходной мощности.

3. Надежная производительность для промышленного применения

Трехфазные асинхронные двигатели с алюминиевым корпусом MS предназначены для промышленного оборудования, требующего стабильной работы и непрерывной передачи мощности.

Двигатель доступен с классом защиты IP55 и изоляцией класса F, номинальным напряжением 380 В и частотой 50 Гц, что делает его пригодным для различных промышленных применений, включая редукторы, воздушные компрессоры, водяные насосы, масляные насосы, сборочные линии, упаковочное оборудование и оборудование для пищевой промышленности.

4. Гибкие варианты установки

Легкий трехфазный индукционный двигатель MS поддерживает несколько конфигураций монтажа, включая типы монтажа B3, B35 и B5, помогая производителям оборудования выбирать подходящие методы установки в соответствии с различными конструкциями машин.

Доступные монтажные размеры охватывают модели от MS-56 до MS-160L, что делает двигатель пригодным для интеграции и замены оборудования.

5. Стабильная работа с контролируемым уровнем шума

Двигатели MS с алюминиевым корпусом предназначены для обеспечения стабильной работы промышленного оборудования.

На основании имеющихся технических данных уровень шума колеблется от 48 дБ(А) до 83 дБ(А) в зависимости от модели двигателя, что позволяет заказчикам выбирать подходящие технические характеристики двигателя в соответствии с требованиями применения.

OEM / ODM-сервис

Мы предоставляем OEM и ODM решения в соответствии с требованиями заказчика.

Варианты настройки включают в себя:

Диапазон мощности двигателя

Напряжение и частота

Настройка таблички с именем

Дизайн упаковки

Требования к внешнему виду

Технические характеристики монтажа

Решения для конкретных приложений

Наша команда инженеров оказывает поддержку клиентам от технического подтверждения, изготовления образцов до массового производства.

Болевые точки клиентов решены
Клиентам нужны легкие двигатели для компактного оборудования.

Решение:

Конструкция алюминиевого корпуса снижает вес двигателя и облегчает интеграцию оборудования.

Клиентам нужны двигатели с лучшим рассеиванием тепла.

Решение:

Алюминиевая рама обеспечивает хорошую теплопередачу, помогая поддерживать стабильную работу.

Клиентам нужны надежные двигатели для различных промышленных применений.

Решение:

Двигатели MS обеспечивают стабильную работу насосов, компрессоров, производственного оборудования и других машин.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
В1: В чем преимущество двигателей с алюминиевой рамой?

Двигатели с алюминиевой рамой легкие, компактные и обеспечивают хорошую теплоотдачу, что делает их подходящими для оборудования, требующего снижения веса.

В2: Где обычно используются двигатели MS?

Двигатели MS широко используются в редукторах, воздушных компрессорах, насосах, сборочных линиях, упаковочном оборудовании и оборудовании для пищевой промышленности.

В3: Можете ли вы обеспечить OEM-настройку?

Да. Мы поддерживаем индивидуальную настройку, включая спецификации, таблички, упаковку и производственные требования.

В4: Подходят ли двигатели MS для производителей промышленного оборудования?

Да. Они обычно используются в качестве приводных двигателей для различных промышленных машин.

В5: Какая информация необходима перед составлением предложения?

Заказчики должны предоставить мощность двигателя, напряжение, частоту, прикладное оборудование и другие технические требования.

ТИП Мощность (кВт) Номинальный ток (А) Скорость об/мин Эфф % Коэффициент мощности Cosφ Тн Тс/Тн Тмакс/Тн Лс/В Шум (А)
380В.50ГЦ.2П
МС-63М1-2 0,18 0,53 2720 65 0,8 0,63 2.2 2.2 5,5 58
МС-63М2-2 0,25 0,69 2720 68 0,81 0,88 2.2 2.2 5,5 58
МС-70М1-2 0,37 0,99 2740 70 0,81 1.29 2.2 2.2 6.1 61
МС-71М2-2 0,55 1.4 2740 73 0,82 1,92 2.2 2.3 6.1 61
МС-80М1-2 0,75 1,77 2830 77,4 0,83 2.53 2.2 2.3 6.1 64
МС-80М2-2 1.1 2,5 2830 79,6 0,84 3.71 2.2 2.3 7 64
МС-90С-2 1,5 3.34 2840 81,3 0,84 5.04 2.2 2.3 7 69
МС-90Л-2 2.2 4.73 2840 83,2 0,85 7.4 2.2 2.3 7 69
МС-100Л-2 3 6.19 2870 84,6 0,87 9,98 2.2 2.3 7,5 73
МС-112М-2 4 8.05 2890 85,8 0,88 13.22 2.2 2.3 7,5 74
МС-132С1-2 5,5 10,9 2900 87 0,88 18.11 2.2 2.3 7,5 77
МС-132С2-2 7,5 14,7 2900 88,1 0,88 24,7 2.2 2.3 7,5 77
МС-160М1-2 11 21 2930 89,4 0,89 35,85 2.2 2.3 7,5 83
МС-160М2-2 15 28,4 2930 90,3 0,89 48,89 2.2 2.3 7,5 83
МС-160Л-2 18,5 34,4 2930 90,9 0,9 60,3 2.2 2.3 7,5 83
380В 50ГЦ.4П
МС-63М1-4 0,12 0,44 1310 57 0,72 0,87 2.1 2.2 4.4 48
МС-63М2-4 0,18 0,62 1310 60 0,73 1.31 2.1 2.2 4.4 48
МС-71М1-4 0,25 0,79 1330 65 0,74 1,8 2.1 2.2 5.2 53
МС-71М2-4 0,37 1.12 1330 67 0,75 2,66 2.1 2.2 5.2 53
МС-80М1-4 0,55 1,57 1390 71 0,75 3,78 2.4 2.3 5.2 58
МС-80М2-4 0,75 1,88 1390 73 0,76 5.15 2.3 2.3 6 58
МС-90С-4 1.1 2,67 1400 75 0,77 7,5 2.3 2.3 6 59
МС-90Л-4 1,5 3.48 1400 78 0,79 10.23 2.3 2.3 6 59
МС-100Л1-4 2.2 4.9 1430 80 0,81 14,69 2.3 2.3 7 61
МС-100Л2-4 3 6,5 1430 82 0,82 20.03 2.3 2.3 7 61
МС-112М-4 4 8,56 1440 84 0,82 26,53 2.3 2.3 7 62
МС-132С-4 5,5 11,5 1440 85 0,83 36,48 2.3 2.3 7 69
МС-132М-4 7,5 15.3 1440 87 0,84 49,74 2.3 2.3 7 69
МС-160М-4 11 22.2 1460 88 0,84 71,95 2.2 2.3 7 72
МС-160Л-4 15 29,6 1460 89 0,85 98,12 2.2 2.3 7,5 72
380В 50ГЦ.6П
МС-63М1-6 0,09 0,52 840 44 0,6 1.02 1,8 1,9 3,5 48
МС-63М2-6 0,12 0,63 840 48 0,6 1.36 1,8 1,9 3,5 48
МС-71М1-6 0,18 0,74 850 56 0,66 2.02 1,9 2 4 49
МС-71М2-6 0,25 0,95 850 59 0,68 2,81 1,9 2 4 49
МС-80М1-6 0,37 1.3 890 62 0,7 3,97 1,9 2 4.7 51
МС-80М2-6 0,55 1,79 890 65 0,72 5,9 1,9 2.1 4.7 51
МС-90С-6 0,75 2.09 910 69 0,72 7,87 2 2.1 5,5 54
МС-90Л-6 1.1 2,93 910 72 0,73 11.54 2 2.1 5,5 54
МС-100Л-6 1,5 3,81 940 76 0,75 15.24 2 2.1 5,5 58
МС-112М-6 2.2 5.38 940 79 0,76 22.35 2 2.1 6,5 62
МС-132С-6 3 7.2 960 81 0,76 29,84 2.1 2.1 6,5 66
МС-132М1-6 4 9.45 960 82 0,76 39,79 2.1 2.1 6,5 66
МС-132М2-6 5,5 12,6 960 84 0,77 54,71 2.1 2.1 6,5 66
МС-160М-6 7,5 17 970 87 0,77 73,84 2 2.1 6,5 70
МС-160Л-6 11 24.2 970 89 0,78 108,3 2 2.1 6,5 70
380В 50ГЦ.8П
МС-71М1-8 0,09 0,6 600 40 0,57 1.43 1,8 1,9 2.8 48
МС-71М2-8 0,12 0,71 600 45 0,57 1,91 1,8 1,9 2.8 48
МС-80М1-8 0,18 0,88 630 51 0,61 2,73 1,8 1,9 3.3 49
МС-80М2-8 0,25 1.15 640 54 0,61 3,73 1,8 1,9 3.3 49
МС-90С1-8 0,37 1,49 660 62 0,61 5.35 1,8 1,9 4 53
МС-90Л2-8 0,55 2.17 660 63 0,61 7,96 1,8 2 4 53
МС-100Л1-8 0,75 2.4 680 71 0,67 10.53 1,8 2 4 56
МС-100Л2-8 1.1 3.32 680 73 0,69 15.45 1,8 2 5 56
МС-112М-8 1,5 4.4 680 75 0,69 21.07 1,8 2 5 59
МС-132С-8 2.2 6.04 710 78 0,71 29,59 1,8 2 6 61
МС-132М-8 3 7,9 710 79 0,73 40.35 1,8 2 6 61
МС-160М1-8 4 10.3 720 81 0,73 53,06 1,9 2 6 65
МС-160М2-6 5,5 13,6 720 83 0,74 72,95 2 2 6 65
МС-160Л-8 7,5 17,8 720 85,5 0,75 99,5 2 2 6 65

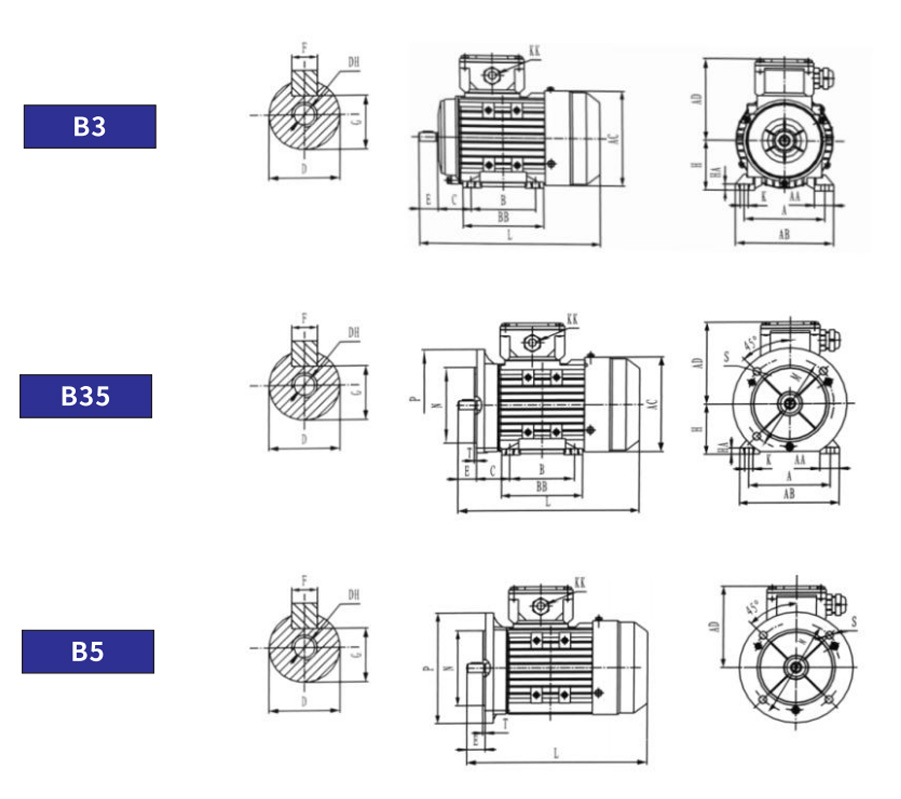

МС Монтажные размеры

Рамкаразмер Монтажные размеры/Габаритные размеры
А АА АБ ББ ХА АС ОБЪЯВЛЕНИЕ Б С Д ДХ Е Ф Г Х К КК Л М Н ПП С Т
МЕТРИКА ПГ
МС-56 90 23 115 88 7 110 100 71 36 9 М4×12 20 3 7.2 56 5.8 2-М20×1,5 2-PG13.5 199 100 80 120 φ7 3.0
МС-63 100 24 135 100 7 120 109 80 40 11 М4×12 23 4 8,5 63 7,0 2-М20×1,5 2-PG13.5 217 115 959 140 φ10 3.0
МС-71 112 26 150 110 8 136 127 90 45 14 М5×12 30 5 11 71 7,0 2-М20×1,5 2-PG13.5 245 130 110 160 φ12 3,5
МС-80 125 35 165 125 9 155 134 100 50 19 М6×16 40 6 15,5 80 10,0 2-М25×1,5 2-PG16 287 165 130 200 φ12 3,5
МС-90С 140 37 175 125 10 175 140 100 56 24 М8×19 50 8 20,0 90 10,0 2-М25×1,5 2-PG16 315 165 130 200 φ12 3,5
МС-90Л 140 37 175 150 10 175 140 125 56 24 М8×19 50 8 20,0 90 10,0 2-М25×1,5 2-PG16 340 165 130 200 φ12 3,5
МС-100Л 160 40 200 172 11 196 160 140 63 28 М10×22 60 8 24,0 100 12,0 2-М32×1,5 2-PG21 385 215 180 250 φ15 4.0
МС112М 190 41 230 181 12 220 178 140 70 28 М10×22 60 8 24,0 112 12,0 2-М32×1,5 2-PG21 400 215 180 250 φ15 4.0
МС-132С 216 51 260 186 15 259 206 140 89 38 М12×28 80 10 33,0 132 12,0 2-М32×1,5 2-PG21 483 265 230 3003 φ15 4.0
МС132М 216 51 260 224 15 259 206 178 89 38 М12×28 80 10 33,0 132 12,0 2-М32×1,5 2-PG21 510 265 230 300 φ15 4.0
МС160М 254 55 320 260 18 315 255 210 108 42 М16×36 110 12 37,0 160 15,0 2-М40×1,5 2-PG29 6153 300 250 350 φ19 5,0
МС-160Л 254 55 320 304 18 315 255 254 108 42 М16×36 110 12 37,0 160 15,0 2-М40×1,5 2-PG29 670 300 250 350 φ19 5,0

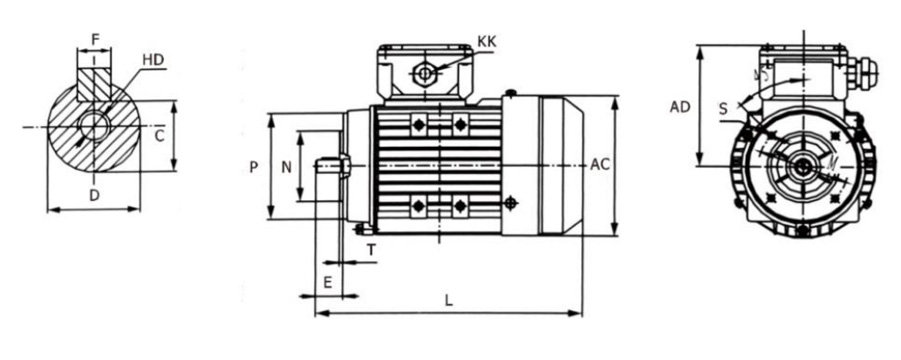

Рамка размер Монтажные размеры/Габаритные размеры
АС ОБЪЯВЛЕНИЕ Д ДХ Е Ф Г КК Л Б14А                                                         Б14Б
МЕТРИКА ПГ М Н ПП Т М Н ПП С Т
МС-56 110 100 9 М4×12 20 3 7.2 2-М20×1,5 2-PG13.5 199 65 50 80 М5 2,5 85 70 105 М6 2,5
МС-63 120 109 11 М4×12 23 8,5 2-М20×1,5 2-PG13.5 217 75 60 90 М5 2,5 100 80 120 М6 2,5
МС-71 136 127 14 М5×12 30 5 11,0 2-М20×1,5 2-PG13.5 245 85 70 105 М6 2,5 115 95 140 М8 3.0
МС-80 155 134 19 М6×16 40 6 15,5 2-М25×1,5 2-PG16 297 100 80 120 М6 3.0 130 110 160 М8 3,5
МС-90С 175 140 24 М8×19 50 8 20,0 2-М25×1,5 2-PG16 315 115 95 140 М8 3.0 130 110 160 М8 3,5
МС-90Л 175 140 24 М8×19 50 8 20,0 2-М25×1,5 2-PG16 340 115 95 140 М8 3.0 130 110 160 М8 3,5
МС-100Л 196 160 28 М10×22 60 8 24,0 2-М32×1,5 2-PG21 385 130 110 160 М8 3,5 165 130 200 М10 3,5
МС-112М 220 178 28 М10×22 60 8 24,0 2-М32×1,5 2-PG21 400 130 110 160 М8 3,5 165 130 200 М10 3,5
МС-132С 259 206 38 М12×28 80 10 33,0 2-М32×1,5 2-PG21 483 165 130 200 М10 3,5 215 180 250 М12 4.0
МС-132М 259 206 38 М12×28 80 10 33,0 2-М32×1,5 2-PG21 510 165 130 200 М10 3,5 215 180 250 М12 4.0
МС-160М 315 255 42 М16×36 110 12 37,0 2-М40×1,5 2-PG29 615 215 180 250 М12 4.0 265 230 300 М16 5,0
МС-160Л 315 255 42 М16×36 110 12 37,0 2-М40×1,5 2-PG29 670 215 180 250 М12 4.0 265 230 300 М16 5,0
